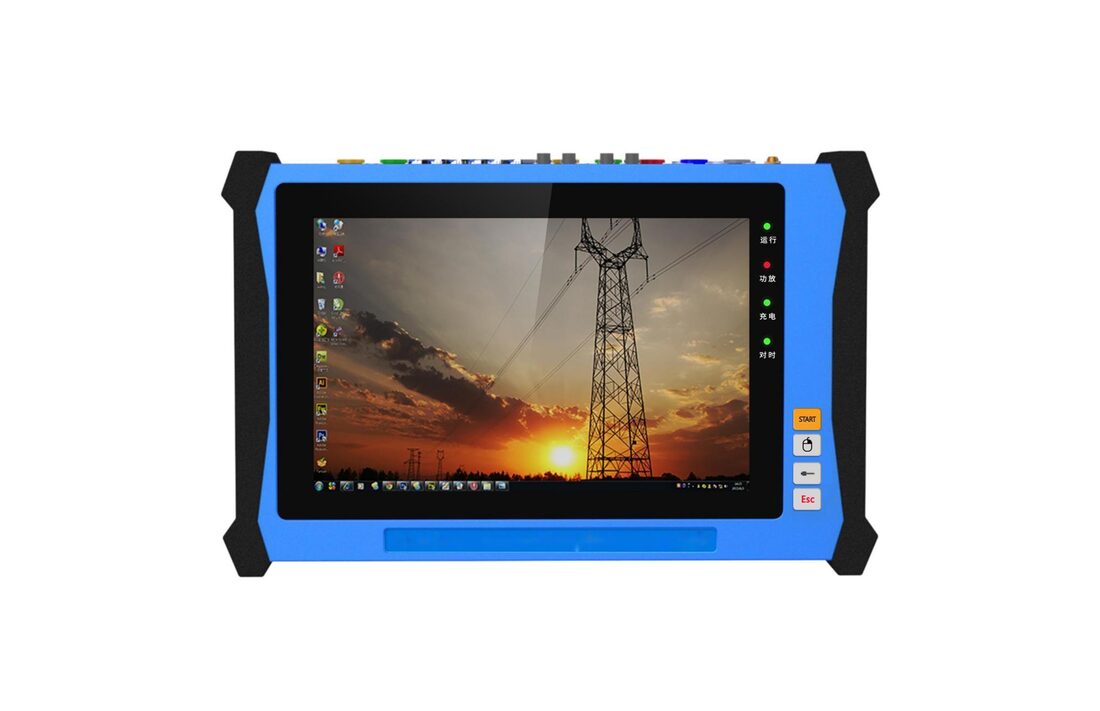

手持式数模一体继电保护测试仪

设备介绍

的手持式数模一体系列继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于稳定可靠的低功耗工业平台搭载linux操作系统，硬件采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

设备特点

1)智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

2)自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

3)数字量/模拟量输出

可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

4)模拟量及数字量同时输出

支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；

5)多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

6)安全及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

7)虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

8)报文同时收发

支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；

9)FT3/扩展FT3

支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；

10)异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

11)故障回放

支持故障仿真和COMTRADE格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；

12)MMS服务

通过网口具备对保护装置的MMS定值读写功能，可读写智能IED设备定值等配置信息；

13)对时与授时

具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；

14)硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，性反接有告警提示；开出为4对快速开出开出反应时间小于0.1ms

15)报文接收及分析

具备报文接收存储及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出，还支持pcap报文回放

16)单纤收发模式

光口支持单纤发送、单纤接收，支持光功率测试；

17)触摸操作

配备10.1寸高分辨率显示屏，支持触摸操作；

18)无线连接

提供4G远程测试功能，具备WiFi模块，方便用户使用；

19)自带锂电池供电

自带锂电池，待机时长长达10小时，模拟量功放全力输出大于3.5小时。同时支持外接同型号的充电宝使用，实现无限续航。

设备参数

交流电压源输出4路

量 程：每路130V/30VA

准确度：0.2V~2V时，±4mV；2V~130V时，±0.05%

分辨率： 1mV

交流电流源输出4路

量程:每路12A/40VA（4路同时输出大20A）

准确度:0~500mA时，±2mA； 500mA~12A时，±0.05%

分辨率: 1mA

相位

范围:0~360°

准确度:±0.1°

分辨率:0.1°

频率

范围:0~2500Hz

准确度:<±0.001Hz(0~65Hz)

<±0.01Hz(65~450Hz)

<±0.02Hz(450~2500Hz)

分辨率:0.001 Hz

时间

范围:10ms~9999.999s

分辨率:1ms

开关量输出4对

数量:4对快速开出(反应时间小于0.1ms)

遮断容量:DC250V /0.5A

开关量输入4对

数量:4对(有源无源自适应)

直流电压源输出4路

量程:每路0~160V/30VA

准确度:0.2V~2V时，±4mV；2V~160V时，±0.2%

直流电流源输出4路

量程:每路0~12A/40VA

准确度:0~500mA时，±2mA； 500mA~12A时，±0.2%

同步

接口类型;GPS/BD ANT(同轴电缆),

IRIG-B/PPS光信号；

IRIG-B/PPS电信号；

IEEE 1588

接口数量:GPS/BD ANT 1个；

IRIG-B/PPS光信号2个: 1个对时，1个授时；

IRIG-B/PPS电信号 2对： 1对对时，1对授时；

IEEE 1588 1对

无线连接

接口类型:WIFI、4G（选配）

有线连接

接口类型；百兆Lan口，RJ45

数量：2个

供电电源

供电电压：交220V，允许偏差：-20%~15% 47~65 Hz

输出电压：充电器输出电压16.8V，大输出电流4A

IEC 61850通讯接口

功能：任意配置为IEC 61850 9-1/9-2的SMV发送、接收端或GOOSE发送、接收端

接口类型、数量：LC光口（4对）都是100/1000M自适应，1口为PTP对时复用口。

波长：1310nm（千兆是820nm）

IEC 60044通讯接口

功能：IEC60044-7/8、DL/T282报文的接收、发送

接口类型、数量：ST（2对）2个发送口，2个接收口

USB口

数量：2个

工作环境条件

工作温度：-10℃~50℃

湿度：≤95%,无凝露

其他

联机接口：RJ45网口（2个） HDMI视频拓展接口（1个）

显示屏：10.1寸真彩液晶显示，带触摸功能
