规格参数
产品概述

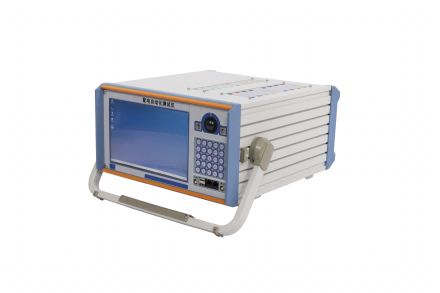

多功能六相继电保护测试仪是一款纯模拟量输出，全功能综合性继电保护测试仪。在保证高精度可控输出的基础上，大程度减小体积，减轻重量。配置测试系统全部测试模块，适用于发变组保护、线路保护、铁路差动保护等在内的多种继电保护项目的快速调试。
产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
功能与用途
除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
技术特点
- 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节
- 12通道闭环回采录波监视 对本机12通道电压电流输出波形进行回采、监视和录波，可直观方便地监视和观察输出波形失真情况，录波时间由硬盘容量大小决定，并可在故障再现中重放录波文件。
- 双操作方式 除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
- 高性能主控制器 输出部分采用超高速DSP+FPGA控制，实时信号处理能力强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度高，失真小，线性好。
- 高速大容量工控机 内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。
- 模块式组合部件结构 采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了化的结构设计。装置可靠性高，EMC性能佳，且体积小、重量轻、功能全、携带方便。
- 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度高，波形精致平滑，性能。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
- 功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
- 备自投测试及快切功能 10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
- 接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
- 独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。
- 接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
- 内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
- 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
- 轻小型高集成单机和一体化结构 属于跨联合设计产品，综合了多的科技成果。体积小，重量轻，具有很高的性能价格比。
主要技术参数
- 交流电流输出： 6路，每路30A/450VA 六路并联180A/1000VA
- 交流电压输出： 6路，每路120V/80VA 线电压300V/120VA
- 交流输出精度： 0.1%（主量程范围内）
- 直流电流输出： 6路，每路±10A/120VA，0~60A
- 直流电压输出： 6路，每路±160V/80VA，0~350V
- 直流输出精度： 0.2%（主量程范围内）
- 相位： 0~360°
- 相位 精 度： 0.01°
- 叠加 谐 波： 2~24次谐波
- 输出 频 率： 0~1200Hz
- 频率 精 度： 0.001Hz
- 开 入 量：10路（无性,可扩展）
- 开 出 量：8对（可扩展）
- 对时装置：GPS
- 无线连接：WIFI，4G
- 有线连接：以太网通讯端口 2个
- 接口类型：百兆LAN口，RJ45
- 独立直流：DC110V/220V，额定电流1.5A
- 外形尺寸：420×360×210mm3
- 重量：16kg
- 正常工作温度： -5℃~45℃
- 限工作温度： -10℃~50℃
- 工作湿度： 20%~90%，无凝露
- 工作环境：无腐蚀性气体
- 海拔： 0~3000m
