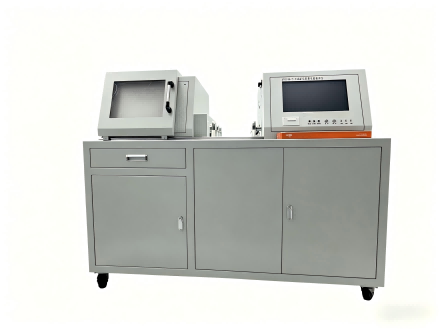

三通道全自动瓦斯继电器校验台
产品简介
三通道全自动瓦斯继电器校验台是自主生产的新一代校验设备，专为油浸式电力变压器瓦斯继电器的检测与校验而设计。该设备完全模拟变压器内部故障时瓦斯继电器的真实动作机理，采用的计算机测控技术与高精度传感器，能够精准完成重瓦斯动作流速值、轻瓦斯动作容积值及密封性能的全自动检测与校验，各测试项目独立运行互不干扰，测试结果可自动保存并打印输出，是电力系统、变压器制造厂及科研单位进行瓦斯继电器定期校验和质量检测的理想设备。
核心功能特点
- 三通道独立管路系统：配备Φ25、Φ50、Φ80三个独立管径的专用管路，不同规格瓦斯继电器对应不同测试通道，测试速度快、精度高、数据准确、重复性好
- 高精度测量技术：重瓦斯流速校验采用0.5级高精度流量传感器，油流速度从0逐渐增大，实时采集流量信号并准确计算瞬时流速值；轻瓦斯容积校验采用精密容积传感器，实现定量精确检测
- 全自动智能控制：重瓦斯、轻瓦斯及密封试验全部由计算机系统自动控制完成，具备自修正功能，可对设备测试系统进行定期修正和校对
- 真实故障模拟：重瓦斯校验采用模拟油流冲击方式，真实还原变压器内部故障时的油流状态，确保校验结果能准确反映继电器实际工作性能
- 智能油温控制：内置加热系统，可将油温自动控制在25-40℃的佳校验温度范围内，符合电力行业规程要求
- 安全环保设计：测试过程中油液可自动回收，配备操作区推拉式透明护罩和专用密封垫，有效防止油液喷溅，保证操作安全、清洁、卫生
- 友好人机界面：采用19寸彩色液晶显示器，计算机控制，鼠标键盘操作，界面直观友好，操作简便
- 完善的输出功能：支持微型打印机和A4激光打印机全中文报表打印，测试数据可长期保存、查询和导出
- 广泛适用性：适用于国产QJ系列(25、50、80)及进口EMB系列、MR系列、COMEM等国内外各种型号瓦斯继电器的校验
技术参数
| 项目 | 参数指标 |
|---|---|
| 工作环境温度 | -10℃~+60℃ |
| 工作电源 | AC220V 50Hz 单相电源供电 |
| 额定功率 | 2.2KW |
| 流速检测范围 | Φ80: 0~2.0m/s Φ50: 0~3.0m/s Φ25: 0~4.0m/s |
| 气体容积检测范围 | 0~500ml |
| 密封性能校验 | 试验压力：0~0.25MPa(可任选) 试验时间：5~60min(可任选) |
| 校验精度 | 1.5级(流量计精度0.5级) |
| 显示方式 | 19寸彩色液晶显示器 |
| 操作方式 | 计算机控制，鼠标、键盘操作 |
| 打印方式 | 微型打印机+A4激光打印机全中文报表打印 |
| 外形尺寸 | 1900×1000×1560mm(长×宽×高) |
| 净重 | 450KG |
适用范围
本产品广泛应用于各级电力公司、发电厂、变电站、变压器制造厂、电力检修公司及科研院校等单位，用于对油浸式电力变压器、电抗器等设备上安装的瓦斯继电器进行定期预防性试验、出厂检验和故障诊断，是保障电力变压器安全稳定运行的必备检测设备。
