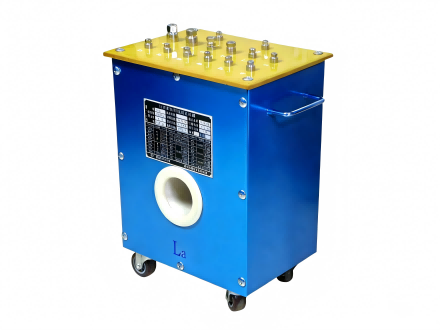

精密电流互感器
精密电流互感器，也叫标准电流互感器，是基于电磁感应安匝平衡原理实现工频电流精准比例转换的高准确度计量标准器具，核心功能是将一次侧大电流按固定变比精准转换为1A/5A标准二次小电流，其幅值误差（比差）、相位误差（角差）远低于常规工作用互感器，是电力计量领域电流量值溯源体系的核心基准设备，广泛应用于电流互感器检定、精密电流测量、电工仪器校准等实验室与现场作业场景，是互感器现场检定装置的核心标准单元。
一、核心工作原理
精密电流互感器的核心遵循电磁感应安匝平衡定律，理想状态下，互感器一次侧磁动势与二次侧反向磁动势完全抵消，铁芯励磁电流趋近于零，此时电流比与匝数比呈严格反比，即：
I1/I2=N1/N2
其中，I1、I2为一、二次电流，N1、N2为一、二次绕组匝数。
实际应用中，铁芯励磁电流、绕组漏抗、分布电容、寄生耦合会引入附加误差。精密电流互感器通过高磁导率铁芯、对称绕制工艺、全屏蔽设计、双级结构、零磁通补偿技术，大限度抵消误差，使实际电流比无限接近理论匝数比，高可实现10^-6（ppm）量级的超高比例精度。
按误差抑制技术可分为三类核心结构，精度逐级提升：
- 单级精密型：单铁芯单绕组结构，通过高磁导率铁芯降低励磁电流，结构简单、稳定性强，是0.05级~0.01级实用型设备的主流结构；
- 双级补偿型：内置主、副两组铁芯与补偿绕组，通过副铁芯抵消主铁芯的励磁电流，大幅降低比例误差，精度可达0.005级~0.001级，是法定计量机构的主流选型；
- 零磁通有源型：通过检测绕组实时监测铁芯磁通量，配合反馈放大电路动态抵消励磁电流，使铁芯始终工作在零磁通状态，彻底消除励磁误差，精度可达0.0005级及以上，适配基准级量值溯源与超高精度测量场景。
二、核心分类
| 分类维度 | 具体类型 | 核心特点与适用场景 |
|---|---|---|
| 结构与误差抑制技术 | 单级精密电流互感器 | 结构简单、体积小、成本低，准确度覆盖0.05级~0.01级，适配配网现场互感器检定、工业精密测量 |
| 双级精密电流互感器 | 带补偿绕组，误差小、负载特性优异，准确度覆盖0.005级~0.001级，适配法定计量机构、电科院实验室检定与量值传递 | |
| 零磁通有源精密电流互感器 | 有源动态补偿，励磁电流趋近于零，精度高、线性度优，准确度可达0.0001级及以上，适配/省级计量院基准建立、超高精度精密测试 | |
| 准确度等级 | 基准级（0.001级及以下） | 用于/区域电流量值基准建立、高等级量值传递，对环境温湿度、屏蔽条件要求严格，多用于固定实验室 |
| 精密级（0.002级~0.01级） | 法定计量机构、电力科学研究院主流选型，可检定0.05级及以下标准互感器，满足法定检定与量值传递要求 | |
| 实用级（0.02级~0.05级） | 现场运维、基层供电单位主流选型，可检定0.2级/0.2S级及以下工作用互感器，适配现场快速检定与日常巡检 | |
| 额定电压等级 | 低压精密型（≤1kV） | 体积小、重量轻，多用于实验室仪器校准、低压互感器检定、配电系统精密测量 |
| 中高压型（10kV~220kV） | 适配电力系统中高压互感器检定，主流为环氧浇注干式、SF6气体绝缘式，兼顾绝缘性能与便携性，是变电站现场检定的核心选型 | |
| 超高压型（330kV~1000kV） | 采用SF6气体绝缘或油浸式结构，绝缘性能优异、电场分布均匀，适配超/特高压变电站互感器检定与精密测量 | |
| 绝缘结构 | 环氧浇注干式 | 无油环保、阻燃防爆、免维护、重量轻，额定电压≤35kV，是配网现场作业的绝对主流 |
| SF6气体绝缘式 | 绝缘性能优异、重量轻、无渗漏油风险、耐候性强，覆盖110kV~1000kV电压等级，是高压现场检定的主流选型 | |
| 油浸式 | 绝缘性能稳定、散热好、成本低，多用于实验室固定检定，现场使用受运输、渗漏油限制 | |
| 使用场景 | 实验室标准型 | 台式固定设计，配套恒温屏蔽环境使用，长期稳定性优，精度高，适配固定场所量值传递与批量检定 |
| 现场便携型 | 轻量化、一体化设计，具备强抗电磁干扰、宽温工作、高防护等级，适配变电站现场互感器检定、户外巡检作业 | |
| 穿心式/母线型 | 一次绕组为穿心式结构，可直接穿过母线/电缆，接线便捷，适配现场不停电快速检测、大电流互感器检定 |
三、核心结构组成
1. 通用核心单元（全机型标配）
- 高磁导率铁芯：采用坡莫合金、超微晶（纳米晶）环形卷制铁芯，经真空退火与退磁处理，无气隙、磁导率高、矫顽力低、励磁电流小，大幅降低磁路非线性误差，保证安匝平衡的精准度与长期稳定性，是精密互感器的核心基础件。
- 精密比率绕组：一次绕组匝数少（1匝~数匝），二次绕组匝数精准匹配额定变比，采用对称等匝、双段反向绕制工艺，大限度减小绕组漏感与分布电容，匝数误差控制在±1匝内，保证匝数比与电流比的高度一致性。
- 全屏蔽结构：内置多层静电屏蔽、磁屏蔽、对地屏蔽层，采用高导电率无氧铜材质，消除寄生电容、对地泄漏电流、外界电磁干扰、漏磁引入的附加误差，提升复杂电磁环境下的测量稳定性。
- 接线与配套单元：镀金/镀银屏蔽式接线端子，接触电阻小且稳定，标注清晰的同名端标识，适配现场快速接线；高端机型集成退磁模块、数据通信、结果显示、微型打印机等辅助单元。
2. 高端机型专用结构
双级铁芯与补偿绕组：主铁芯完成核心电流比例转换，副铁芯与补偿绕组配合，抵消主铁芯的励磁安匝，使主铁芯励磁电流趋近于零，大幅提升比例精度与负载特性。
零磁通检测与反馈单元：内置磁通量检测绕组、高精度信号放大电路、动态反馈补偿绕组，实时监测铁芯磁通量变化，通过反馈电流动态抵消励磁安匝，使铁芯始终工作在零磁通状态，彻底消除励磁误差，实现ppm级超高精度测量。
高压绝缘与均压结构：中高压机型配置高强度环氧绝缘支撑、SF6密封腔体/油浸油箱、高压均压环，优化高压电场分布，消除电晕与局部放电，保证高压下的绝缘可靠性与测量精度。
四、关键技术指标（符合JJG 313-2010规程）
| 指标项 | 核心参数规范 | 选型参考要点 |
|---|---|---|
| 准确度等级与误差限值 | 0.001级：比差±0.001%，角差±0.06′ 0.005级：比差±0.005%，角差±0.3′ 0.01级：比差±0.01%，角差±0.6′ 0.02级：比差±0.02%，角差±1.2′ 0.05级：比差±0.05%，角差±3.0′ （S级机型在1%~120%额定电流范围内，误差不超过限值；常规机型在5%~120%额定电流范围内达标） |
检定0.2S级及以下互感器，需选用0.05级及以上设备； 法定计量检定需选用0.02级及以上设备； 量值溯源需选用0.005级及以上设备 |
| 额定变比与电流范围 | 二次额定电流：5A、1A（电力系统标准值，1A适配现场长距离接线，线损更小） 一次额定电流：1A、5A、10A、50A、100A、500A、1000A~50kA，覆盖电力系统全量程 |
优先覆盖日常作业的主流变比，多抽头机型可适配多量程场景，预留10%~20%电流余量 |
| 额定二次负荷 | 常规0.2VA~5VA，定制款可达10VA，功率因数0.8（感性）~1.0； 满载时误差变化量不超过等级限值的1/3 |
匹配互感器校验仪的输入阻抗，优先选用额定负荷余量充足的机型，避免带载后误差超标 |
| 稳定性能 | 年稳定性误差不超过等级限值的1/2； 温度系数≤5ppm/℃（精密级）、≤2ppm/℃（基准级） |
户外现场作业优先选用宽温工作（-10℃~50℃）、低温度系数、耐候性强的机型 |
| 绝缘与耐压 | 低压二次绕组对地：可承受2kV/1min工频耐压，无击穿闪络； 高压一次绕组对地：符合对应电压等级的绝缘耐压标准，满足现场安全作业要求 |
户外现场型优先选用IP54及以上防护等级，具备防潮、防尘、抗震动能力 |
| 额定频率 | 标准工频50Hz±0.5Hz，宽频型可覆盖40Hz~1kHz | 电力系统常规检定选用50Hz专用型，谐波测量需选用宽频型 |
五、核心性能对比（vs 普通测量用电流互感器）
| 性能维度 | 精密电流互感器（标准CT） | 普通测量用电流互感器 |
|---|---|---|
| 准确度等级 | 0.05级及以上，高可达0.0001级，误差控制在ppm量级 | 主流0.2级、0.2S级、0.5级，误差控制在千分位量级 |
| 结构设计 | 双级/零磁通结构、高磁导率铁芯、全屏蔽设计，致抑制误差 | 单级铁芯结构，满足常规测量需求，无特殊误差补偿设计 |
| 负载特性 | 优异，输出阻抗低，带载后误差变化小，轻载下仍能保证精度 | 一般，负载变化对误差影响大，轻载（5%额定电流以下）精度显著下降 |
| 长期稳定性 | 好，年漂移量可控制在1ppm以内，可作为量值传递基准 | 一般，受铁芯老化、环境影响，年漂移量较大，需定期检定 |
| 抗干扰能力 | 强，全屏蔽结构，抗共模干扰、电磁干扰能力优异，适配变电站复杂环境 | 中等，无完善屏蔽设计，易受外界电磁干扰影响测量精度 |
| 环境适应性 | 基准型对温湿度、震动要求严格；便携型适配宽温、强电磁现场环境 | 适配工业现场常规环境，端环境下精度稳定性差 |
| 核心适用场景 | 量值溯源、互感器检定、精密仪器校准、超高精度测量 | 电力系统常规电能计量、电流测量、保护信号采集 |
六、核心应用场景
电流量值传递与溯源：作为/区域电流量值基准，用于计量院、法定计量机构的电流量值传递，校准下级标准电流互感器、电流比例标准器具，是电流单位量值溯源体系的核心设备。
电流互感器检定与校准：作为核心标准器，配合升流器、互感器校验仪，完成电磁式电流互感器的实验室检定与现场检定，覆盖配网到超高压全电压等级，是互感器现场检定装置的核心标准单元，适配互感器投运前验收、周期检定、故障复测等场景。
精密电工仪器校准：作为电流比例基准，用于校准高精度电流表、电能表、功率表、相位表、交流电桥、继电保护测试仪等电工仪器，提供标准比例电流，保证仪器量值的准确性与溯源性。
电力系统精密测量：用于电网关口计量点、新能源并网、直流换流站的高精度电流测量，配合电能质量分析仪完成谐波电流精密测试，保障贸易结算计量的公平公正。
科研与工业精密测试：用于电机、变压器、电力电子设备、新能源装备的测试，完成大电流、小电流的高精度隔离测量，为科研试验、产品定型提供精准的电流数据支撑。
七、执行标准
** 计量检定规程：JJG 313-2010《测量用电流互感器检定规程》、JJG 1021-2007《电力互感器》； 标准：GB 1208-2016《电流互感器》、GB/T 20840.8-2022《互感器 8部分：电子式电流互感器》； 电力行业标准：DL/T 668-2017《测量用互感器检验装置》、DL/T 1258-2024《互感器校验仪通用技术条件》； 计量技术规范**：JJF 1067-2014《工频电压比例标准装置校准规范》、Q/GDW 76026.1-2024《±800kV换流站用零磁通电流互感器采购标准 1部分：通用技术规范》。
八、选型与使用维护规范
选型核心要点
- 精度匹配优先：严格遵循量值传递准则，设备准确度等级必须比被检互感器高2个及以上等级，确保检定结果的合规性与溯源有效性。
- 场景适配选型：实验室固定计量优先选台式双级/零磁通、高稳定型；变电站现场频繁移动作业，优先选环氧浇注干式、SF6气体绝缘的轻量化便携机型；配网巡检优先选穿心式、多量程抽头机型。
- 量程与负荷匹配：额定变比必须覆盖日常作业全范围，二次负荷能力需匹配所用互感器校验仪的输入阻抗，避免带载后误差超标；S级机型适配小电流工况的高精度检定需求。
- 合规性验证：设备需通过法定计量机构检定，具备完整的量值溯源，满足电力系统计量管理、合规审计的要求。
使用与安全操作规范
- 核心红线禁令：电流互感器二次侧严禁开路，运行中严禁断开二次回路、严禁在二次回路安装熔断器；二次回路必须有且仅有一点可靠接地，避免高压窜入二次侧引发人身与设备安全事故。
- 接线规范：接线前确认绕组同名端，避免接反导致性错误、误差异常；接线完成后需双人复核，确认二次回路可靠短路、接地良好后，方可通电升流测试。
- 测量规范：高精度设备使用前需预热15~30分钟，保证设备达到热平衡，提升测量稳定性；检定前需对互感器进行全自动退磁处理，消除铁芯剩磁对误差测量结果的影响。
- 现场安全：严格执行电力安全工作规程，高压作业前完成停电、验电、接地、挂牌等安全措施，测试区域设置安全围栏与警示标识；严禁超额定电流、超额定频率运行。
- 作业收尾：测试完成后，必须先降流至零、断开输入电源，对一次回路充分放电后，方可拆除接线，严禁带电拆线、未放电直接接触高压端子。
