产品概述

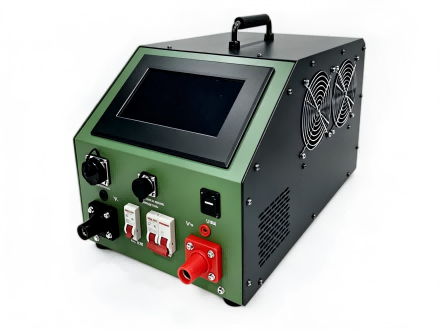

电池模组充放电测试仪是一款宽电压、大功率、高精度锂电池组专用测试维护设备，严格遵循锂电测试运维标准。设备主打精准解决锂电池组电压不一致、电芯压差异常行业痛点，可人工可控制造任意电池压差，用于电池配组、故障排查、容量校核与性能研判。
设备兼容全类型锂电池组，集大功率放电、智能充电、容量核容、单体监测、数据分析于一体，高支持4.5KW大功率放电、3KW大功率充电，覆盖2-120V全主流锂电电压区间。搭配选配LORA无线单体监测模块，实现远距离、免布线智能单体电压监控。
整机采用新型合金负载、新一代智能控制芯片与新工艺结构，测试稳定、精度高、功率大、适配性强。配套完善的数据管理系统，支持曲线回看、U盘导出、自动生成Word/Excel检测报告，大幅降低电池厂商、经销商、售后维保的测试工作量与企业运维成本，是锂电池量产质检、售后维保、梯次利用、实验室测试的理想标准仪表。
核心功能特点
1. 高端镍铬合金负载，大功率放电超稳定
采用定制镍铬合金电阻作为核心放电负载，低阻值设计支持大电流持续放电，定制结构大幅提升整机功率密度；电阻精度高达±0.001Ω，放电过程平滑稳定无波动；超低温度系数，受环境温度影响小，高低温工况稳定运行；具备超强电流冲击耐受能力，可快速响应大电流突变，测试可靠性大幅提升。
2. 智能芯片全域调控，恒流测试精准可控
搭载高端智能主控芯片，放电过程跟随电池电压动态自动调节，全程稳定恒流输出；实时高速采集单节电芯电压，以动态曲线、柱状图可视化展示，直观呈现电芯压差变化趋势。支持多组阈值自定义设置，设备智能判别电池状态、自动判定测试终点，测试过程全自动运行。
3. 双模式智能放电，参数灵活可调
支持电池脱离系统独立放电、与用户设备并联在线放电两种作业模式，可实现恒流、恒功率精准放电。可自由设定放电电压、电流、时间、容量终止阈值，测试过程中支持参数动态修改。具备多重智能停机逻辑：达到预设终止电压/容量/时间、任意单体欠压、设备异常、人工停机均可结束测试，全程安全可控。
4. 三段式智能充电，守护电池健康寿命
严格匹配锂电池充电特性曲线，采用恒流充电→定压减流均充→智能涓流浮充全自动三段式充电模式。充电速度快、电能还原效率高，全程无人值守，长时间充电无过充风险，有效修复电池活性、改善电芯一致性，提升电池组整体使用寿命。
5. LORA无线单体监测（选配），简布线监测
支持LORA无线单体监测模块，兼容2V/4V/6V/12V全规格单体电压采集；单模块可同时监测6路单体电芯，相比传统单模块单电芯方案，模块用量减少80%以上（48V电池仅需4个模块），大幅简化现场布线、降低施工难度、提升运维效率。
6. 全维度单体数据可视化分析
充放电全程实时监测所有单体电芯电压，主机屏幕同步展示电压柱状图、动态变化轨迹、数据表格，自动高亮识别电压高、低电芯，帮助运维人员快速定位落后电芯、分析压差变化规律、排查电池组潜在故障。
7. 高清触控大屏，操作简洁抗干扰
搭载7英寸1024×600高亮电阻触摸屏，全触控可视化操作，界面清晰直观、上手零门槛。设备工业级抗干扰设计，复杂电磁环境下运行稳定，不卡顿、不误触，适配车间量产、户外售后、实验室检测等多场景。
8. 完整数据追溯，自动生成标准化报告
支持全程放电曲线回看，完整记录电压、电流动态变化数据；标配U盘数据转存功能，配套数据分析软件，可快速解析测试数据，自动生成Word、Excel格式检测报告，满足出厂质检、售后存档、项目验收、数据溯源需求。
技术参数
交流输入：单相AC 220V，40-60Hz
操作方式：7寸 TFT 电阻触摸屏（1024×600）
数据通讯：RS485
内部存储：128MBit FLASH
电压测量精度：±0.5%FS+0.1V
电流测量精度：±1%FS+0.1A
显示精度：组电压0.1V / 组电流0.1A
放电控制精度：±1%FS
放电规格：2-90V｜0-50A；90-120V｜0-37.5A（大功率4.5KW）
充电规格：2-60V｜0-50A；60-120V｜0-25A（大功率3KW）
紧急停机：高压直流开关硬件紧急停机
保护功能：过温、过流、电流失控、反接保护、线缆掉电保护
过温保护阈值：电阻箱85℃；散热器100℃
报警方式：液晶弹窗提示+蜂鸣器声光报警
耐压等级：交流输入-机壳、直流输入-输出：2200Vdc 1min
散热方式：强制风冷
工作温度：-5℃~50℃
储存温度：-40℃~70℃
工作湿度：0~90%（40±2℃，无凝露）
额定海拔：2000米
定制服务：支持根据用户特殊工况需求专项定制
产品核心优势
- 超大功率宽压适配：2-120V超宽电压覆盖，高4.5KW放电功率，适配高低压各类锂电池模组。
- 可主动制造压差：可控化制造电芯压差，精准用于电池配组、故障模拟、性能研判。
- 合金负载超稳测试：高精度低温度系数负载，大电流冲击不抖动，测试数据真实稳定。
- 无线简监测：LORA六合一无线监测，布线简、模块用量少、运维效率高。
- 全智能无人值守：全自动充放电、智能阈值判定、无需人工盯守，大幅提升产能。
- 工业级安全防护：硬件高压急停+多重软件保护，防过充过放、防反接、防断线，运维零风险。
- 标准化数据报表：数据全程可追溯，自动生成办公格式报告，满足量产与验收标准。
适用场景
广泛适用于全类型锂电池组容量检测、压差校正、电芯配组、故障排查、循环活化、性能校核；主要用于锂电池厂家出厂质检、电池经销商售后维保、新能源电池维修门店、储能电池运维、实验室性能测试、电池梯次利用分选等场景，是锂电行业大功率、高精度、智能化标准化测试专用设备。
