规格参数

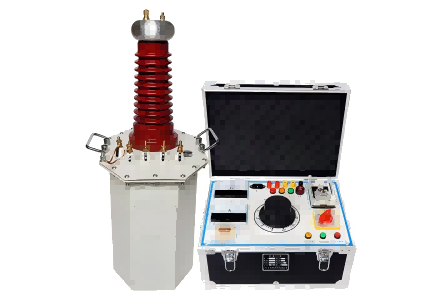

产品介绍
本工频耐压装置具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
产品特点
- 缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。该工频耐压装置产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆，短路杆和串激杆等功用外，还相当于变压器储油器。
- 本系列产品采用金属固定引线和均压，从而消除了放电现象。
- 渍箱结构紧凑，外观新颖，体积小、重量轻。
- 铁芯为单框芯式，使用 DQ型，0.30mm 冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆简、多层塔式结构。
- 本产品具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂铁路等需要电力维修部门的必备设备。
技术参数
操控箱
| 输出电压 | 0-250V |
|---|---|
| 输出电流 | 25A |
| 仪表电压 | 0-100V |
| 输入电压 | 220V |
试验变压器
| 额定容量 | 50KVA |
|---|---|
| 额定高压 | ACO -50KV |
| 输出电流 | 100mA |
设备周围应无强烈的震动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰和辐射干扰
