规格参数

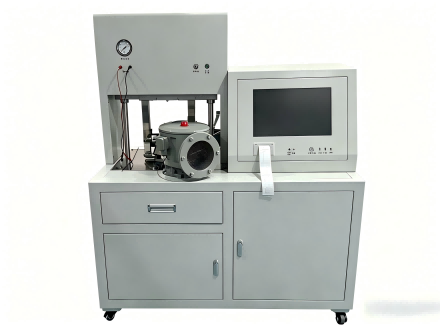

全自动压力释放阀校验台
产品简介
全自动压力释放阀校验台是自主生产的校验设备，专为油浸式电力设备压力释放阀的精准检测与校验而设计。压力释放阀作为变压器油箱的核心保护组件，其运行可靠性直接关系到电力设备的安全稳定运行。本设备严格遵循JB7065-2015《变压器用压力释放阀》、JB/T7069-2004《变压器用压力释放阀试验导则》及T/CEC 355-2020《变压器用压力释放阀校验规范》三大行业标准，能够真实模拟电力设备内部故障时压力释放阀的动作机理，采用空气作为试验介质，可完成外观质量检查、时效开启压力、开启压力、关闭压力、密封压力及密封性能等全项目检测，是电力系统、变压器制造及检修单位保障压力释放阀可靠运行的必备检测工具。
核心功能特点
- 高精度动态测量系统：采用动态自动实时压力采集技术，整机精度达0.5级，压力显示分辨率高达0.1kPa，软件同步绘制开启、关闭压力时间曲线，精准还原阀门真实动作特性
- 无电接点动作特性校验：通过压力实时采集直接判定开启和关闭压力值，无需依赖阀门电接点信号，彻底解决电接点故障导致的测试误差问题
- 全自动一体化测试流程：一次装卡即可自动完成时效开启压力（配备专用测试窗口）、开启压力、关闭压力、密封性能及信号接点全部检测项目，大幅提升测试效率
- 电动压紧装夹机构：采用电动压紧装夹方式，操作简便省力，密封效果优异，避免人工装夹力度不均导致的测试偏差
- 独立量传与自修正功能：设备预留独立量传和修正接口，支持三方计量机构不拆卸现场整机校验，确保量值准确可追溯
- 灵活的参数自定义设置：密封试验压力(10~150kPa)和保压时间(5~180min)可根据不同标准和客户需求自主设定，测试过程自动完成
- 全口径全品牌适配能力：支持Φ25~Φ130mm全口径范围，可校验国产及进口各种型号压力释放阀，同时满足特殊类型阀门的定制化校验需求
- 三重安全防护体系：集成超压保护、延时保护、过压禁开启保护三重安全机制，防止设备损坏和操作人员人身伤害
- 无限容量数据管理：可存储海量校验数据，支持数据查询、统计、导出及标准格式报表打印
- 人性化结构设计：采用带轮台式结构，主机尺寸紧凑(≤1400×700×1550mm)，方便进出电梯及实验室，移动部署灵活
技术参数
| 项目 | 参数指标 |
|---|---|
| 工作环境温度 | -10℃~+40℃ |
| 主机工作电源 | AC220±10%V、50±1Hz |
| 空压机工作电源 | AC220±10%V、50±1Hz |
| 主机功率 | 400W |
| 空压机功率 | 5500W |
| 压力检测范围 | 0~300kPa |
| 压力显示分辨率 | 0.1kPa |
| 密封试验压力 | 10~150kPa(可任意设置) |
| 密封试验时间 | 5~180min(可任意设置) |
| 进气速率 | 25~40kPa/s |
| 适用测量口径 | Φ25~Φ130mm |
| 整机精度等级 | 0.5级 |
| 储气罐强度 | 0.8MPa |
| 试验介质 | 洁净干燥空气 |
| 存储容量 | 无限存储多组校验数据 |
| 显示方式 | 19寸真彩液晶显示器 |
| 操作方式 | 微机测控，鼠标键盘操作 |
| 主机尺寸 | 1400×700×1550mm(长×宽×高) |
| 主机重量 | ≤150kg |
| 设备类型 | 带轮台式设备 |
适用范围
本产品广泛应用于各级电力公司、火力发电厂、水力发电厂、变电站、变压器制造厂、电力检修公司及科研院校等单位，用于对油浸式电力变压器、电抗器、互感器等设备上安装的压力释放阀进行定期预防性试验、出厂检验、安装前校验及故障诊断分析，是保障电力设备安全稳定运行不可或缺的关键检测设备。
优势
自主生产：拥有自主核心技术，可根据客户特殊需求定制不同规格和功能的产品
过硬产品质量：选用材料和进口元器件，严格按照ISO9001质量管理体系生产制造
技术团队：与国内多所知名高校和电力科研机构长期合作，技术实力
完善售后服务：提供7×24小时技术支持和全国上门服务，设备质保一年，终身维护
丰富行业经验：产品服务于全国各大电力局、电厂及大型企业，深受用户信赖和好评
