CVT校验用工频串联谐振升压装置产品简介:
随着CVT（电容式电压互感器）技术的不断成熟，CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量 的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们采用了串联谐振的原理，采用了无手动调感的技术，出了新一代的CVT校 验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、 500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试人员理想 的新型换代产品。
根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。

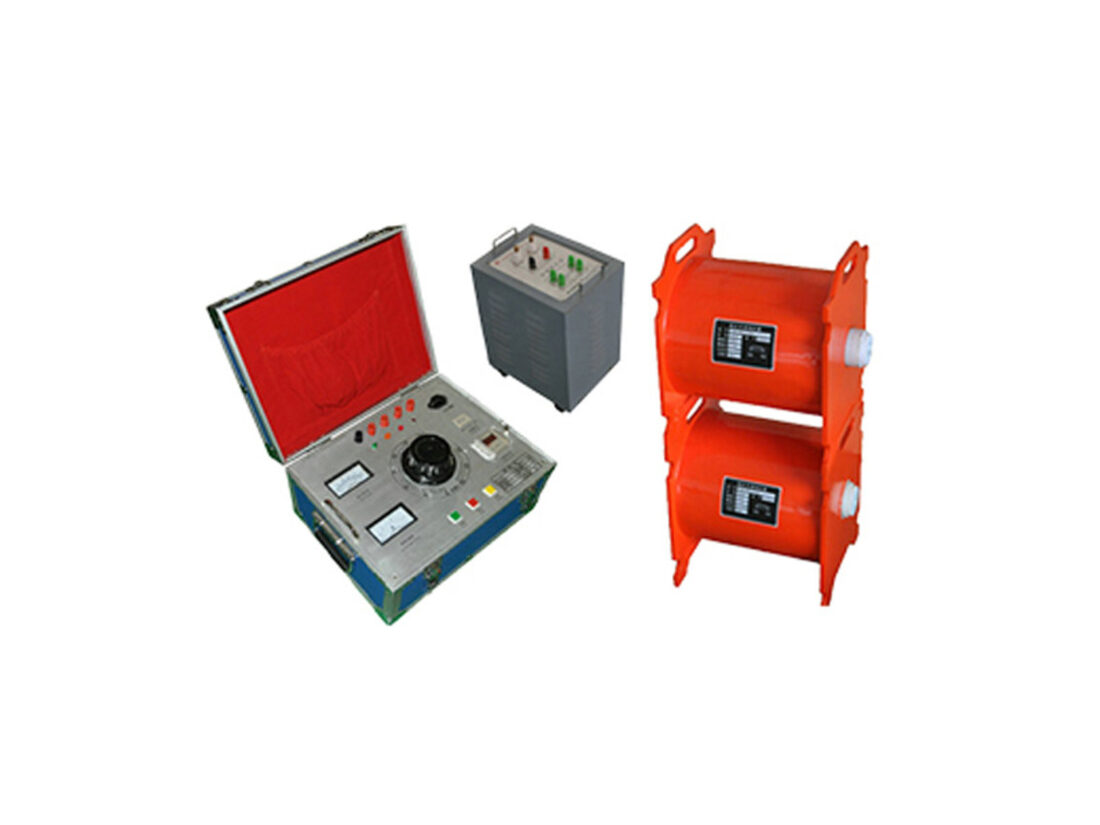

CVT校验用工频串联谐振升压装置组成：变频源，励磁变，电抗器，分压器，电容器，控制箱
CVT校验用工频串联谐振升压装置原理：CVT校验用工频串联谐振升压装置在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求, CVT校验用工频串联谐振升压装置是较早用于现场校验的可调式谐振装置
CVT校验用工频串联谐振升压装置试验对象：广泛用于国内500kV及以下的电容式电压互感器的现场校验
产品别称：工频谐振、工频升压装置、CVT升压谐振、CVT升压装置、CVT校验谐振升压装置、CVT校验工频串联谐振试验升压装置、CVT检验用变频谐振升压装置、工频串联谐振升压装置、CVT误差校验用整体工频谐振装置、全自动CVT校验谐振升压装置、 CVT校验用工频串联谐振升压装置
CVT校验用工频串联谐振升压装置主要特点：
- 工频串联谐振升压装置输出电压电流波形良好，失真度小于0.5%
- 工频串联谐振升压装置所需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
- 工频串联谐振升压装置具有：体积小、重量轻、外形美观；接线操作简单
- 工频串联谐振升压装置电抗器采用干式环氧浇注，机械强度高，绝缘性能好，可靠性高
- 工频串联谐振升压装置容量裕度大；输出波形好；稳定性高；操作方便
- 工频串联谐振升压装置便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
- 工频串联谐振升压装置保护功能完善：具备零位保护、过压保护、过流保护、闪络保护等功能，保证了系统的可靠性
CVT校验用工频串联谐振升压装置产品参数：
| 规格 | 额定容量（KVA） | 输入电源（V) | 额定电压（kV） | 额定电流（A） |
|---|---|---|---|---|
| 110kVCVT谐振升压装置 | 40 | 220/380 | 80 | 0.5 |
| 220kV CVT谐振升压装置 | 80 | 220/380 | 160 | 0.5 |
| 500kV CVT谐振升压装置 | 360 | 380 | 360 | 1 |
| 1000kV CVT谐振升压装置 | 1050 | 380 | 700 | 1.5 |
| 工作频率（Hz） | 波形畸变率 | 工作时间 | 温升 | 品质因素 | 测量精度 |
|---|---|---|---|---|---|
| 50 | 输出电波形畸变率≤1% | 额定负载下允许连续15min过压1.1倍1分钟 | 额定负载下连续运行15min后温≤65K | 装置自身Q≥15(f=50Hz) | 系统有效值1.5级 |
| 一体式可调电抗器参数 |
| 项目 | 技术参数 |
|---|---|
| 额定工作电压 | 160kV-700kV |
| 额定工作电流 | 0.5A、1A、1.5A |
| 额定电感量范围 | 480-1050H |
| 额定调节间隙范围 | 0-140mm |
| 连续工作时间 | 15min |
| 温升 | 小于60度 50Hz |
| 工作频率 | 50Hz |
分体式可调电抗器参数
| 项目 | 技术参数 |
|---|---|
| 额定容量 | 20kVA |
| 额定电压 | 40kV |
| 额定电流 | 0.5A |
| 品质因素 | Q≥16 |
| 额定电感量范围 | 252H±20% |
| 连续工作时间 | 15min |
分体式固定电抗器参数
| 项目 | 技术参数 |
|---|---|
| 额定容量 | 20kVA |
| 额定电压 | 40kV |
| 额定电流 | 0.5A |
| 品质因素 | Q≥16 |
| 电感量 | 232H |
| 连续工作时间 | 15min |
