变压器绕组变形测试仪（频响法+阻抗法一体化）
35kV~500kV电力变压器内部故障无损检测 | 双行标合规 自带工控机 智能精准诊断
产品概述
本款变压器绕组变形测试仪，是专为35kV~500kV电压等级电力变压器的新一代内部故障无损检测设备，核心用于变压器绕组变形的精准检测与故障诊断，广泛适用于电力系统变电站、发电厂、变压器生产制造、电力检修运维及三方检测机构等场景。
电力变压器在运输冲撞、运行中短路故障冲击、现场试验异常等工况下，易发生绕组相对位移、扭曲鼓包、倾斜变形、匝间/相间短路等问题，进而导致绕组分布参数发生变化，引发变压器频域响应特性偏移、短路阻抗异常，严重时将造成变压器绝缘击穿、设备烧毁等重大事故。
本仪器基于频率响应分析法与电抗法检测原理，通过量化处理变压器绕组在不同频域的响应变化、短路阻抗参数偏差，精准判定绕组变形程度与故障类型，为变压器状态评估、检修决策、大修验收提供科学、精准的数据支撑。设备采用工控机+单片机双架构高精度测量系统，结构紧凑、操作简便，具备完善的测试分析与智能诊断功能，试验人员对照说明书或经短期培训即可独立完成操作。
核心功能与技术优势
一、双检测模式一体化，双行标合规
- 一机双用，全维度覆盖检测需求：创新集成频响法+阻抗法双检测模式，一台设备即可完成变压器绕组变形的两项核心检测项目，无需配备多台仪器，大幅降低设备采购与现场运维成本。
- 严格对标行业标准：完全满足DL/T 911-2016《电力变压器绕组变形的频率响应分析法》、DL/T 1093-2008《电力变压器绕组变形的电抗法检测判断导则》两项电力行业标准的全部技术要求，检测数据具备行业权威性。
- 全场景检测适配：频响法兼容线性扫频、分段扫频双测量系统，覆盖国内主流技术流派的测量模式；阻抗法支持三相接线单相测量，适配不同电压等级、不同型号变压器的检测需求。
二、硬核采样技术，检测精准度行业
- 高速高精度采样系统：频响法采用双通道16位高速A/D采样，搭载美国DDS专用数字高速扫频技术，扫频范围覆盖10Hz~10MHz，高支持40000个扫频点，精准捕捉绕组微小变形带来的频响特性变化，可准确诊断绕组扭曲、鼓包、移位、倾斜、匝间短路、相间短路等各类故障。
- 高保真测量性能：幅度测量范围覆盖-120dB~+20dB，-80dB~+20dB区间内测量精度≤1dB，扫描频率精度≤0.005%（1kHz~1000kHz），同相测试重复率高达99.9%，现场改变分接开关时波形曲线变化清晰，数据重复性、辨识度优异。
- 阻抗法精准同步测量：阻抗法可同步采集电压、电流、频率核心参数，电压、电流测量精度均达0.2%，实时显示测试波形，检测过程可视化，数据真实可追溯。
三、智能便捷设计，大幅降低现场作业难度

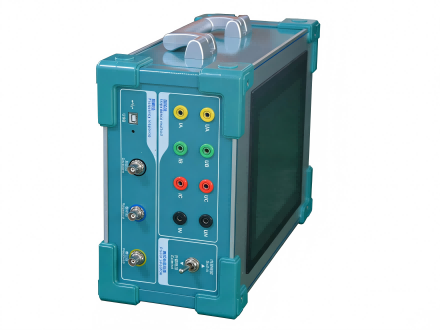

- 内置工控机，单机全流程操作：仪器自带高性能工控机，无需外接笔记本电脑即可独立完成参数设置、数据采集、分析诊断、报告生成全流程操作，彻底解决现场作业携带设备多、电脑适配难的痛点；同时预留USB接口，支持外接电脑操作，满足多样化使用需求。
- 免反复倒线，接线更简便：阻抗法采用三相接线单相测量方案，仅需低压侧短接，高压侧一次性完成三相接线，即可自动完成全相短路阻抗测量与计算，无需现场反复倒线，大幅缩短接线时间，降低作业安全风险。
- 智能诊断，一键生成报告：内置智能诊断算法，可自动对检测数据进行分析、比对与故障判定，无需人工手动核算；支持一键生成可编辑Word格式检测报告，可直接保存、打印，大幅减轻试验人员数据处理与报告编制的工作量。
- 人性化数据展示：频响法幅频特性曲线支持线性分度、对数分度两种横坐标模式，可根据现场需求灵活切换，打印输出适配不同规范要求。
四、宽幅适配，适配复杂现场工况
- 双供电模式适配：阻抗法支持内置220V电源与外置电源双供电模式，适配变电站、检修现场、户外作业等多种供电条件，无外接电源场景也可正常开展检测工作。
- 宽环境适应性：设备可在0~80%湿度环境下稳定工作，抗干扰能力强，可满足各类复杂现场工况的检测需求，运行稳定、响应迅速，确保测试数据的实时性与精准度。
核心技术参数
一、频响法检测参数
| 参数项目 | 技术指标 |
|---|---|
| 扫描方式 | 线性扫描、分段扫描双模式 |
| 线性扫频范围 | 10Hz~10MHz，40000个扫频点，分辨率支持0.25kHz/0.5kHz/1kHz |
| 分段扫频范围 | 0.5kHz~1MHz，2000个扫频点，细分区间：0.5kHz~10kHz、10kHz~100kHz、100kHz~500kHz、500kHz~1000kHz |
| 幅度测量范围 | -120dB ~ +20dB |
| 幅度测量精度 | ≤1dB（-80dB ~ +20dB区间） |
| 扫描频率精度 | ≤0.005%（1kHz~1000kHz区间） |
| 信号输入阻抗 | 1MΩ |
| 信号输出阻抗 | 50Ω |
| 信号输出幅值 | ±20V |
| 同相测试重复率 | 99.9% |
二、阻抗法检测参数
| 参数项目 | 技术指标 |
|---|---|
| 电压测量精度 | 0.2% |
| 电流测量精度 | 0.2% |
| 阻抗测量范围 | 0~100% |
| 电压测量范围 | AC 25V~500V |
| 电流测量范围 | AC 0.1A~10A |
| 工作湿度 | 0~80% |
| 同相测试重复率 | 99.9% |
三、通用参数
| 参数项目 | 技术指标 |
|---|---|
| 适配电压等级 | 35kV~500kV电力变压器 |
| 控制架构 | 工控机+单片机双架构高精度测量系统 |
| 操作模式 | 单机独立操作、USB外接电脑操作双模式 |
| 报告输出 | 一键生成可编辑Word格式检测报告 |
| 供电模式 | 内置220V电源、外置电源双模式 |
适用场景
- 电网公司各电压等级变电站变压器交接试验、预防性试验、状态检修检测
- 发电厂主变压器、厂用变压器的日常运维、故障诊断与大修验收
- 变压器生产制造厂家的出厂试验、型式试验、质量管控检测
- 电力检修运维公司、三方电力检测机构的变压器专项检测与故障诊断
- 变压器运输、安装后的绕组变形核验，短路故障后的绕组状态评估
