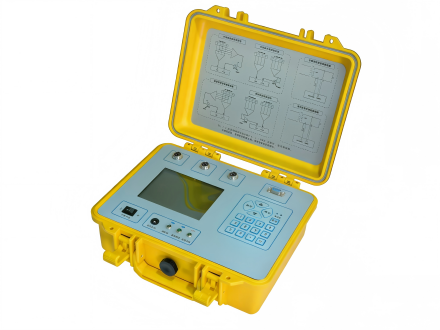

二次压降及负荷测试仪
产品概述
电能计量综合误差由电能表误差、电流/电压互感器合成误差，以及电压互感器二次导线压降引起的计量误差共同构成。按照DL/T 448-2000《电能计量装置技术管理规程》规定，Ⅰ类计量装置二次压降不得大于额定二次电压的0.2%，其他计量装置不得大于0.5%，对运行中回路压降与互感器二次负荷开展周期测试，是降低计量误差、减少计费损失的核心关键环节。
本仪器严格依据电网《电能计量装置现场检验作业指导书》与行业标准制造，是一款可同时完成电压互感器二次压降测量、PT/CT二次实际负荷在线检测的智能化专用测试设备，彻底解决传统测试需停电作业、接线复杂、精度不足、易引发电网保护误动等行业痛点。产品广泛适用于电网公司计量中心、发电厂、变电站、电力试验研究院、计量检定机构等单位，是电能计量装置现场校验、误差核算、回路隐患排查的必备设备。
核心产品优势
1. 全制式精准测量，宽量程高分辨能力
设备支持单相、三相三线、三相四线回路全自动测量，具备宽阔的二次工作电流/电压适配范围。二次压降测试分辨力达比差0.001%、角差0.01’，测量范围覆盖比差0.001%～19.99%、角差0.01’～599’；CT负荷测试在50mA工作电流下可分辨1mΩ电阻与电抗，适配5A额定电流S级电流互感器在线检测；PT负荷测试在5V工作电压下可分辨0.001mS电导与电纳，全程支持量程自动切换，测量完成后自动计算负荷相关全参数，大幅提升测试效率与数据精准度。
2. 不停电在线检测，双重安全防护设计
负荷测试采用钳型电流互感器非侵入式采样，无需断开二次回路，可实现不停电在线测量，不影响电力系统正常运行；设备采用大容量7.2V11Ah锂电池独立供电，不对PT/CT回路产生额外负荷，杜绝仪器激磁电流引发的系统保护误动风险，同时可在现场无外接电源环境下稳定工作；整机采用高强度工程塑料绝缘机箱，具备优异的绝缘与抗冲击性能，全方位保障测试人员与电力系统安全。
3. DSP核心技术加持，抗干扰强性能稳定
设备采用电子式原理线路结合DSP数字信号处理技术，实时数字运算能力强，具备优异的抗干扰性能，在变电站、电厂等强电磁干扰的复杂现场环境下，仍能保持测量数据稳定可靠，数据重复性好，各项指标均满足计量检定规范要求，电科院送检一次性通过率高。
4. 智能化人机交互，全流程数据便捷管理
配备大屏幕中文液晶显示屏，全汉字菜单操作提示，人机交互界面友好，操作简单易上手；内置大容量存储单元，可存储480组测量数据，断电后数据可保持十年不丢失，支持历史数据随时浏览查询；标配RS-232通讯接口，可与计算机联机实现数据传输、报告导出与批量管理，满足现场测试与实验室数据归档的全流程需求。
5. 长续航便携设计，适配现场流动作业
设备内置大容量锂电池，长可持续工作24小时，配套轻巧充电器，电池电量不足时可外接充电器边充边用，无断电中断测试风险；整机采用高集成度轻量化设计，体积小、重量轻，单人即可轻松携带与操作，适配变电站、发电厂等多场景流动测试作业需求。
6. 合规品质保障，权威加持
产品各项性能指标均符合电力行业标准与计量检定规程要求，设计与制造全程遵循标准化管控体系，品质稳定可靠，是电力计量现场检测的合规专用设备。
核心技术参数
| 测试类别 | 技术指标项 | 详细参数 |
|---|---|---|
| 环境条件 | 工作温度 | -10℃～40℃ |
| 相对湿度 | ＜85%（25℃，无凝露） | |
| 海拔高度 | ＜2500m | |
| 工作环境 | 无特强震动、无特强电磁场 | |
| 二次压降测试 | 测量范围 | 比差：0.001%～19.99%；角差：0.01’ ～599’ |
| 分辨率 | 比差：0.001%；角差：0.01’ | |
| 基本误差 | ΔX=(2%×X+2%×Y)±2个字；ΔY=(2%×Y+2%×X×34.38)±2个字 2个字为仪器量化误差 |
|
| 电压表头准确度 | 0.5% | |
| 工作电压范围 | 50V～120V | |
| 异常提示阈值 | 比差＞20%或角差＞600’；电压＜2.0V | |
| PT二次负荷测试 | 导纳测量范围 | 0.1mS～50.0mS |
| 测量准确度 | ΔX=(2%×X+2%×Y)±2个字；ΔY=(2%×X+2%×Y)±2个字 2个字为仪器量化误差（0.2mS以下测量值量化误差为5个字） |
|
| 工作电压范围 | 50V～120V | |
| 电压表头准确度 | 0.5% | |
| CT二次负荷测试 | 阻抗测量范围 | 0.1Ω～50.0Ω |
| 测量准确度 | ΔX=(2%×X+2%×Y)±2个字；ΔY=(2%×X+2%×Y)±2个字 2个字为仪器量化误差 |
|
| 电流表头准确度 | 1% | |
| 电源与存储 | 供电电源 | 7.2V11Ah大容量锂电池，配套专用充电器 |
| 续航时间 | 长24小时 | |
| 数据存储 | 可存储480组测量数据，断电保存十年 | |
| 通讯接口 | RS-232通讯接口 |
产品应用场景
- 电网公司各级计量中心电能计量装置周期检定与现场校验
- 发电厂、变电站电压互感器二次回路压降现场测试
- 电流/电压互感器实际运行二次负荷在线不停电检测
- 电能计量综合误差核算、计费损失分析与回路隐患排查
- 电力试验研究院、计量检定机构互感器性能试验与量值传递
- 电力基建工程电能计量装置竣工验收与投运前校验
产品别称
二次压降测试仪、互感器二次负荷测试仪、PT二次压降测试仪、CT二次负荷在线测试仪、电能计量二次压降测试仪、PT/CT二次负荷测试仪、二次压降及负荷在线测试仪
