规格参数
产品介绍

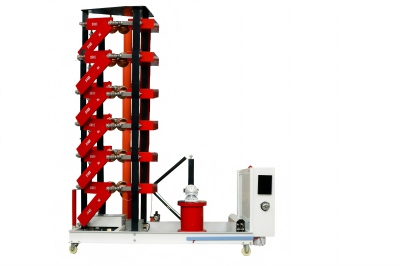

本发生器适用 100KV及以下试验电压等级的小容量电力变压器、互感器、电抗器、避雷器、开关、套管、绝缘子及其它试品进行标准雷电冲击电压全波试验。
产品标准
GB/T 311.1高压输变电设备的绝缘与配合
GB/T 16927.1高电压试验技术 一部分 一般试验要求
GB/T 16927.2高电压试验技术 二部分 测量系统
GB/T 16896.1 高电压冲击试验用数字记录仪
GB/7449电力变压器和电抗器雷电冲击和操作冲击试验导则
JBЛT 7616 高压线路绝缘子陡波冲击耐受试验
DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据
ZBF 24001冲击电压试验实施细则
技术参数
| 项目 | 技术参数 |
|---|---|
| 海拔高度 | 不超过 1000米 |
| 环境温度 | 5℃~+ 40℃ |
| 相对湿度 | 25°C |
| 使用环境 | 户内，无导电尘埃，无火灾及爆炸危险，无腐蚀金属和绝缘的气体 |
| 电源电压波形 | 正弦波 |
| 波形畸变率 | < 5% |
| 接地电阻 | <0.52 |
| 对周围安全距离 | >2米 |
| 额定标称电压 | 120KV |
| 额定级电压 | 120KV |
| 额定能量 | 5KJ |
| 冲击总电容 | 0.7uF 单级脉冲电容器1.4μF/60KV*2，共1台) |
| 负荷电容 | 500~5000PF |
