一、简介
变压器的振动信号主要是由本体结构和冷却装置的振动共同产生的，其中本体结构包括只变压器的绕组和铁芯。
铁芯的振动主要是由硅钢片的磁致伸缩引起的。铁芯的硅钢片在励磁时产生磁致伸缩现象，磁致伸缩现象引起铁芯的振动。同时铁芯在加工和制造的过程中，硅钢片接缝处以及叠片之间存在缝隙，从而产生漏磁，漏磁产生的电磁力引起铁芯振动。铁芯振动的频率除了基频100Hz还包含高次的谐波分量300Hz和400Hz。
变压器绕组的振动主要是由绕组中通过的负载电流引起的。当正常负载电流或短路电流流过绕组时，在高低压绕组间、各线饼之间以及线匝之间产生电磁力的作用，该电磁力没有规律性，而周期性的拉伸和压缩绕组，引起绕组的振动。绕组振动的频率除了基频100Hz还包含有200Hz谐波分量。
冷却装置的振动信号的频率则主要集中在100Hz以下。
变压器整体振动频宽0～2000Hz，振幅0.5～50um，强度小于0.2g,考虑到振动监测和诊断的有效性,通常采集信号的频段为0～800Hz。

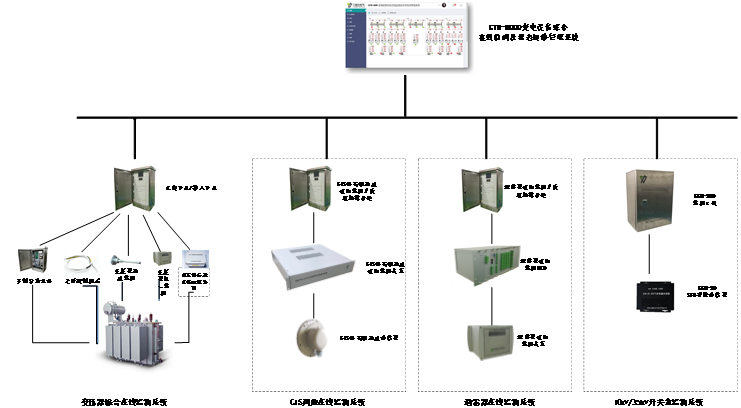

振动在线监测装置内部集成有加速度传感器，通过采集变压器的加速度，实时计算法向位移及速度。
二、产品特点
外置安装，操作简单；
就地计算，数字化传输，抗干扰能力强；
实时在线监测，智能数据上送；
支持无线GPRS通讯、无源无线方案；
三、技术参数
方向：三轴
量程：±16g
采样频率：1.6KHz
防护等级：IP65
工作电源：电池
环境温度：-40℃~70℃
待机时间：>6年
安装方式：磁吸式安装
通讯方式：2.4Ghz
通讯协议：输变电设备物联网传感器数据规约
