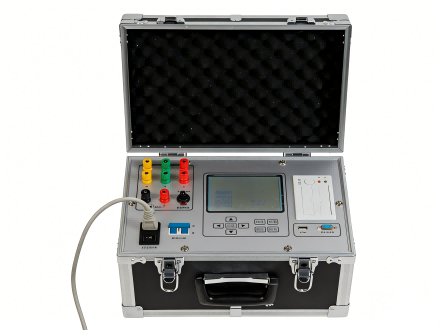

有载分接开关特性测试仪
高精度变压器有载开关智能检测仪 | 过渡波形/电阻/时间/同期性全参数精准测量
【符合DL/T 265《变压器有载分接开关现场试验导则》、GB 50150《电气装置安装工程 电气设备交接试验标准》】
产品概述
有载分接开关是变压器调压系统的核心部件，也是变压器回路中的运动部件，其运行状态直接决定变压器的安全稳定运行，在《电力设备交接和预防性试验规程》中，明确将有载分接开关动作顺序、切换时间、过渡特性等列为必检项目。
本仪器是专为电力变压器有载分接开关特性检测的高精度专用测试设备，可精准测量变压器有载分接开关的切换过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等核心参数，能有效识别开关接触不良、过渡电阻异常、动作不同期、切换卡涩、触头烧蚀等隐性缺陷，为有载分接开关的状态评估、故障诊断、检修验收提供精准可靠的数据支撑，是电网运维、变压器制造、电力试验单位的必备核心检测装备。
核心产品优势
1. 三档宽量程恒流输出，全场景适配性强
仪器配置3A、1A、0.5A三档独立高精度恒流输出，输出电流大、长期运行稳定度高，覆盖0.2Ω~40Ω超宽过渡电阻测量范围，可适配配电变压器、110kV-1000kV大型电力变压器等不同电压等级、不同型号有载分接开关的测试需求，一台设备即可满足绝大多数现场试验场景。
2. 智能自动测算，故障识别精准
内置高性能智能分析算法，可自动识别开关切换全过程的特征数据，精准计算过渡电阻值、过渡时间值、三相同期差等核心参数，无需人工繁琐换算，大幅提升测试效率；同时可完整采集、高分辨率显示开关切换的全过程过渡波形，直观还原开关动作状态，精准定位各类隐性机械与电气缺陷。
3. 全方位保护设计，运行稳定可靠
整机内置完善的保护电路，具备反电势抑制、过压保护、过流保护、短路保护等多重防护能力，可有效抵御测试过程中的电气冲击，杜绝设备与被测变压器的损坏风险；整机采用工业级抗干扰设计，可在变电站、发电厂等复杂电磁环境下稳定工作，保障测试数据的准确性与设备长期运行可靠性。
4. 友好人机交互，现场操作便捷省心
配备5.7寸工业级大尺寸液晶显示屏，全中文可视化操作界面，测试数据、波形清晰直观，适配户外强光、弱光等各类现场作业环境；采用键盘+一键飞梭双独立操作模式，操作逻辑简单快捷，参数设置、试验启动、数据调取一键触达，无需复杂培训即可快速上手，大幅降低现场操作人员的工作强度。
5. 双模式大容量存储，数据管理便捷
支持本机大容量本地存储+U盘外接存储双模式，可存储海量测试数据与波形文件，测试记录可随时调取、查看、回放与导出，满足现场试验数据实时留存、后台台账归档、历史数据溯源分析的全流程管理需求。
6. 轻量化便携式设计，适配流动作业
整机采用一体化紧凑型设计，外形尺寸仅400mm×295mm×220mm，在大电流输出的同时实现致轻量化，整机重量仅8.5kg，无需复杂配套设备，单人即可完成搬运、接线、测试全流程操作，适配变电站、发电厂、户外检修现场等多场景流动作业需求。
核心技术参数
| 参数项目 | 核心技术指标 |
|---|---|
| 恒流输出档位 | 3A、1A、0.5A 三档可调 |
| 过渡电阻测量范围 | 3A档：0.2Ω～6Ω 1A档：0.5Ω～20Ω 0.5A档：0.5Ω～40Ω |
| 过渡时间测量范围 | 2ms～250ms |
| 测量精度 | 过渡电阻：±(5%读数+3字) 过渡时间：±(0.1%读数+3字) |
| 数据存储方式 | 本机大容量存储、U盘外接存储 |
| 人机交互 | 5.7寸大尺寸液晶显示屏、键盘+一键飞梭双操作模式 |
| 外形尺寸 | 400mm×295mm×220mm |
| 整机重量 | 8.5kg |
适用场景
本仪器严格遵循及行业相关标准设计制造，广泛适配电力行业全场景有载分接开关检测需求：
- 电网公司供电公司、超高压公司变电站电力变压器有载分接开关的交接验收试验、预防性试验、检修后性能检测；
- 发电厂、水电站、光伏/风电新能源电站主变压器、厂用变压器有载分接开关的日常运维、故障诊断与状态评估；
- 变压器制造厂家有载分接开关的出厂试验、型式试验、装配质量管控与性能校验；
- 电力试验研究院、三方检测机构的变压器有载分接开关性能检测、故障分析与科研试验；
- 冶金、化工、矿山、轨道交通等大型工矿企业自备变压器有载分接开关的定期检修与故障排查。
定制化服务
我司可根据用户的实际测试需求，提供全流程非标定制服务，包括定制化测试量程扩展、专用功能模块升级、配套测试方案设计、上位机数据管理系统对接等，全方位满足不同行业、不同场景的个性化测试需求。
