规格参数
产品介绍

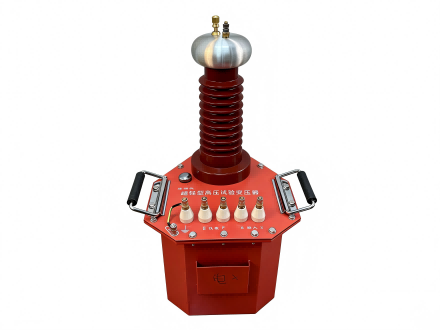

ZTYJ（Q）系列超轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。ZTYJ（Q）系列超轻型试验变压器引进技术、采用新材料、新工艺的结构方式；同等技术参数下比干式试验变压器和充气试验变压器轻20～30%，是行业发展的新趋势。整台产品具有结构紧凑、电气性能稳定，容量足、体积小、重量轻、使用和维护方便等特点。
特别适用于试验现场，适用于频繁更换试验场合的试验现场。是高压试验中必不可少的重要设备。
产品别称：电力油浸式试验变压器、油浸式试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、超轻型油浸式试验变压器、试验变、高压试验变压器、高压交直流试验变、升压变、超轻型升压变
产品特点
- 产品采用一次压制而成高压套管
- 套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
- 睡式铁芯设计,有效提高产品的抗震性
- 所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题
- 所有产品均可通过1.1倍感应耐压试验
- 绝缘油采用无色透明克拉玛依原装油
- 高低压线采用高强度聚酯、无氧铜杆漆包线
- 铁芯采用全新武钢二硅冷轧硅钢卷片
技术参数
| 型号 | 容量kVA | 高压电压AC（KV） | 高压电压DC（KV） | 高压电流（mA） | 变比 | 温升℃ /30min |
|---|---|---|---|---|---|---|
| ZTYJ(Q)-3/50 | 3 | 50 | 70 | 60 | 500 | 10 |
| ZTYJ(Q)-5/50 | 5 | 50 | 70 | 100 | 500 | 10 |
| ZTYJ(Q)-10/50 | 10 | 50 | 70 | 200 | 500 | 10 |
| ZTYJ(Q)-20/50 | 20 | 50 | 70 | 400 | 500 | 10 |
| ZTYJ(Q)-10/100 | 10 | 100 | 140 | 100 | 1000 | 10 |
| ZTYJ(Q)-20/100 | 20 | 100 | 140 | 200 | 1000 | 10 |
| ZTYJ(Q)-30/100 | 30 | 100 | 140 | 300 | 1000 | 10 |
