产品概述

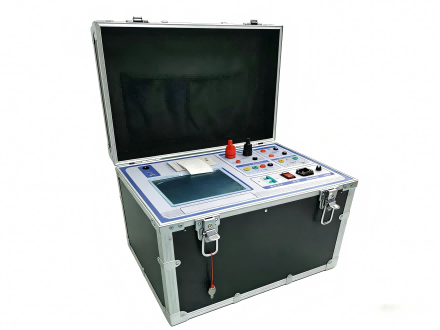

互感器伏安特性综合测试仪，是经过大量市场调研、严格测试及权威部门鉴定后，投放市场的新一代革新型CT、PT专用测试仪器。装置采用高性能数据处理器与微机控制架构，搭配制造工艺，确保产品性能稳定可靠、功能完备、自动化程度高、测试效率，处于国内水平，是继电器保护和高压绝缘行业，用于测试电流互感器（CT）和电压互感器（PT）的核心检测设备。
作为一款全自动化PT、CT特性测试仪器，本互感器伏安特性综合测试仪可完成CT伏安特性试验、PT伏安特性试验、CT/PT性试验、CT/PT变比性试验，自动计算CT任意点误差曲线等核心参数。仪器支持试验数据自动采集、分析、存储与打印，亦可通过U盘导出存储，适配现场检测与数据归档需求。
仪器配备8寸彩色大屏，分辨率高达1024*768，采用全触摸操作设计，可实时显示试验曲线，方便试验人员即时观测试验情况、判断试品故障。试验报告不仅提供精细试验曲线，还列出按优选数系排列的试验数据，标注试验时间与打印时间，可作为原始试验数据资料长期保存。凭借输出容量大、功能的优势，本仪器广泛适用于各种规格CT、PT的现场试验与校验，适配供电企业、发电厂、电力检修单位、电力试验机构等多场景使用。
核心技术特点
互感器伏安特性综合测试仪，以全自动操作、全功能覆盖、高安全性为核心优势，相比同类产品在带载能力、软件配置等方面具备显著竞争力：
1. 全自动智能测试，省人省力
无需复杂操作，仅需设定高输出电压和大输出电流，仪器即可从零开始自动升压、升流，完成各类试验。试验过程中自动记录测试数据、描绘伏安特性曲线、5%和10%误差曲线，并自动计算拐点值，彻底省去手动调压、人工记录整理、描曲线等繁琐步骤，大幅提升测试效率。试验结果可现场存储、即时打印，也可通过U盘拷贝至电脑处理打印，操作快捷简单、易于掌握。
2. 功能覆盖，一站式完成全项目检测
仪器功能涵盖CT、PT全系列试验项目，无需额外搭配其他设备，一站式满足互感器检测全部需求，具体包括：
- CT试验：伏安特性曲线测试、曲线拐点自动计算、5%和10%误差曲线绘制、变比/性测试、比差/角差测量、二次侧回路负载测试、二次绕组交流耐压测试、二次直流电阻测试、一次通流测试；
- PT试验：伏安特性曲线测试、曲线拐点自动计算、5%和10%误差曲线绘制、变比/性测试、比差/角差测量、二次侧回路负载测试、二次绕组交流耐压测试、二次直流电阻测试。
3. 输出保持功能，适配多场景试验需求
具备升压保持功能，可用于计量检测及二次交流耐压试验；同时具备升流保持功能，适用于二次回路检查，兼顾多场景试验需求，提升设备实用性，。
4. 真有效值采样，测量精度更精准
所有电压、电流信号均采用真有效值采样，测试数据精准可靠，可使用真有效值表进行校证，确保试验结果符合行业标准。
5. 单一电源供电，操作更便捷
仅需单一AC220V输入电源，摒弃部分厂家需380V电源才能达到技术要求的落后设计，现场适配性更强，无需复杂供电配置，降低现场操作难度，解决用户“供电不便”的核心痛点。
6. U盘数据存储，报告整理更
试验数据可通过U盘导出至PC机，借助配套上位机软件进行数据处理、显示、打印、存储，大方便用户整理试验报告，区别于市面上多数无上位机软件的同类产品，核心竞争力突出。
7. 自带时钟功能，试验记录可追溯
仪器内置系统时间，试验时自动记录测试时间，便于试验记录的存储、查看与追溯，满足电力检测规范化管理需求。
8. 无接触测试，安全性拉满
全微机化设计，参数设定完成后无需人工接触，仪器全自动完成测试，可使测试人员远离高压电路，大限度保障测试人员人身安全。
9. 输出容量大，适配各类规格CT/PT
单机输出功率强劲，交流电压输出高达2500V，电流输出短时可达25A；其中600A机型大电流600A，1000A机型大电流1000A，可适配各种规格CT、PT的现场试验，覆盖更多应用场景，提升产品适用性。
10. 大屏触控操作，直观便捷
配备8寸彩色触摸LCD大屏，分辨率高达1024*768，清晰度高，采用全汉化图形界面，国内；测试时实时显示伏安曲线图、试验记录数据，直观方便，面板自带打印机，可随时打印曲线图及测试数据。
11. 纯触摸操作，耐用易维护
采用独创触摸技术操作，取消面板按键、开关、控制旋钮等常规控件，操作简单便捷，同时延长设备使用寿命，降低维护成本，区别于传统按键式测试仪，提升用户使用体验。
12. 超大容量存储，数据永不丢失
单机各功能试验可存储200组测试数据，数据掉电不丢失，试验完毕后可随时调出打印或上传至电脑保存；搭配U盘数据存储功能，实现现场测试记录无限量保存，解决“数据存储不足”的用户痛点。
13. 核心产品优势，竞争力突出
- 带载能力更强：整个回路导线长度大可达9米，远超国内其他厂家的8米及以下标准，得益于仪器内部升流器容量充足、铁芯质量优良、线路优化设计，适配复杂现场长距离测试需求；
- 配套上位机软件：支持将U盘转存的数据拷贝至电脑上位机软件进行编辑，市面上多数同类测试仪无此配置，进一步提升数据处理与报告整理效率，彰显产品差异化优势。
技术参数（600A机型）
互感器伏安特性综合测试仪（600A机型）严格遵循行业标准设计，精度高、稳定性强，核心技术参数如下：
| 参数类别 | 详细规格 | 分辨率 |
|---|---|---|
| CT伏安特性试验 | 二次电流、二次电压：0～2500V，0～20A | 0.1V、1mA |
| 一次侧电流：0～600A | 0.1A | |
| CT变比、比差角差试验 | 二次额定电流：5A，1A | 1mA |
| CT二次回路负载 | 二次电流：5A，1A；二次回路阻抗：0～5Ω | 1mA、0.01Ω |
| CT一次通流 | 一次侧电流：0～600A | 0.1A |
| PT伏安特性试验 | 输出电压：0～200V | 0.1V |
| 输出电流：0～10A | 1mA | |
| PT变比、比差角差试验 | 一次侧电压：0～2500V；二次额定电压：100V,100/√3V ,100/3V | 0.1V、1mV |
| 测量精度 | 伏安特性试验：< 0.5%（满量程） | - |
| 5%及10%误差曲线：< 1% | - | |
| 变比试验：< 0.5%（满量程） | - | |
| 比差角差试验：< 1% | - | |
| 二次回路负载测试：< 0.5%（满量程） | - | |
| 装置电源电压 | AC 220V 50～60Hz | - |
| 工作环境温度 | -10℃ - +50℃ | - |
| 主机体积 | 500mm310mm375mm | - |
| 主机重量 | 40kg | - |
品牌实力与服务保障
深耕电力试验检测设备领域，聚焦互感器检测技术与创新，凭借严格的质量管控、的生产工艺，打造高品质互感器伏安特性综合测试仪，产品经权威部门，性能稳定、口碑优良，是的互感器测试仪生产厂家。
我们为客户提供设备定制、现场调试、操作培训、终身维护的全流程服务，搭配专属上位机软件，助力用户完成CT、PT现场试验与数据管理。选择互感器伏安特性综合测试仪，以全自动、全功能、高精准的检测方案，为互感器安全稳定运行筑牢防线。
