产品介绍

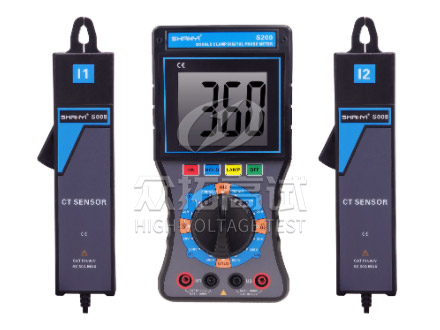

双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
产品特点
- 该数字双钳相位伏安表结构精巧，使用方便，手持式结构，在10mA～20A电流范围内，3V～600V电压范围内测量相位时不用断开电路和更换量限，显示器采用了高反差液晶显示屏，字高达25mm，开关功能及布局合理，转动开关即可读出被测电压、电流及其相位；
- 该双钳相位伏安表采用新型电流钳，此相位伏安表电流分辩率达0.1mA;电压分辩率0.1V；
- 低功耗：该数字双钳相位伏安表，相位伏安表微功耗设计，且具有电池电压检测功能；
- 耐压：电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验；
- 绝缘电阻：数字双钳相位伏安表线路与外壳之间、两电压输入端之间：≥10MΩ；
产品参数
- 功能：相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试
- 电源：DC9V 碱性干电池（1.5V AA×6）
- 显示模式：LCD显示，蓝屏背光功能，适合昏暗场所
- 量程：交流电压：0～20V/200V/600V
交流电流：0～200mA/2A/20A
相位：0～360° - 测量相位时被测信号的幅值范围：测U1-U2相位时：30V～600V
测I1-I2相位时：10mA～20.00A
测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A
