一、产品介绍：

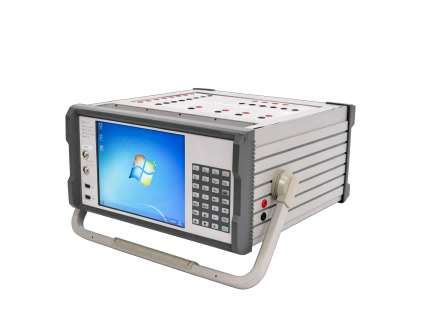

数模一体综合型智能继电保护测试系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
二、产品用途：
⭕ 传统站保护调试：测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。
⭕ 智能站保护调试：测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。
⭕ 合并单元试验：测试仪能够输出采集器、FT3、功放电压电流、级联电压，同时能够读取合并单元9-2或FT3报文，测出合并单元的比差、角差、时差，具备合并单元首周波录波截屏功能。
⭕ 智能终端：测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接点接收GOOSE开关位置，测试智能终端软变硬、硬变软动作时间。
⭕ 异常报文测试：测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报文输出到数字保护，检查保护接收到异常保护的情况。
⭕ GOOSE测试：测试仪可以进行GOOSE帧报文编辑，虚端子对点，数字毫秒级，开关量测试，并可进行GOOSE报文监测。
三、产品特点：
⭕ 12 路（6 路电压、6路电流）可以同时输出，任意调节，灵活组织。
⭕ 支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
⭕ 自动测试，具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
⭕ 数字量/模拟量输出，可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
⭕ 模拟量及数字量同时输出，支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；
⭕ 多种扫描模式，支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
⭕ 安全及报警，具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
⭕ 异常测试，具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
⭕ 故障回放，支持故障仿真和 COMTRADE 格式数据回放功能；
⭕ MMS 服务，具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；
⭕ 对时与授时，具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；
⭕ 硬接点开入及开出，开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，性反接有告警提示；
⭕ 单纤模式，光口支持单纤发送、单纤接收，支持光功率测试；
⭕ 模拟量小信号，配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；
⭕ 无线连接，提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；
⭕ 硬件齐全：具有8个100M-FX光口和8个FT3发送、1个FT3接收，模拟12个MU进行保护试验，满足母差和备自投试验要求。
⭕ 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
⭕ 可模拟单相至三相的瞬时性、性、转换性故障进行整组试验。
⭕ 12 相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。
⭕ 可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。
⭕ 一机多用集保护、合并单元、智能终端测试与一体。
四、技术参数：
交流电压源输出：6路，每路120V/60VA
量程：每路 120V/60VA
准 确 度： 0.2V~2V 时，±4mV；2V~120V 时，±0.1%
分 辨 率： 1mV
交流电流源输出：6路，每路30A/450VA ，六路并联180A
量程：每路 30A/450VA（250VA）
准 确 度： 0~500mA 时，±1mA； 500mA~30A 时，±0.1%
分 辨 率： 1mA
相位
范围： 0~360°
准 确 度： ±0.1°
分 辨 率： 0.1°
频率
范围： 0~1000Hz
准 确 度： <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，
<±0.02Hz(450~1000Hz)
分 辨 率： 0.001 Hz
时间
范围： 10ms~9999.999s
分 辨 率： 1ms
开关量输入
数量： 8 对
遮断容量： DC250V /0.5A
开关量输出
数量： 6对，其中 2 对为快速开出(0.1ms)
直流电压源输出：6路，每路±160V/60VA
量程：每路 0~20A/200VA
准 确 度： 0.2%
同步
接口类型： GPS/BD ANT,IRIG-B/PPS 光信号；IRIG-B/PPS 电信号；IEEE 1588
数量: GPS/BD ANT 1 个；IRIG-B/PPS 光信号2个:1个对时，1个授时；
IRIG-B/PPS 电信号2对：1对对时，1对授时；IEEE 1588 1对
无线连接
接口类型: WIFI、4G
有线连接
接口类型: 百兆 Lan 口，RJ45
数量: 2 个
供电电源
供电电压: 交/直流 220V，允许偏差：-20%~15%(直流供电为选配功能使用前先确认)
供电频率: 0或者47~65 Hz
EC 61850 通讯接口
功能: 任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端
接口类型: LC 光口
数量: 8 对,6 对为 100M 自适应，2 对为 100/1000M 自适应
波长: 1310nm
IEC 60044 通讯接口
功能: IEC60044-7/8、DL/T282 报文的接收、发送
接口类型: ST
数量: 6个发送口，2个接收口
模拟量小信号输入（选配功能）
接口类型: 航空插头，交流电压
数量: 12 路
模拟量小信号输出（选配功能）
接口类型: 航空插头，交流电压
数量: 12 路
USB口
数量： 3个
其他
联机接口： RJ45
显 示 屏： 10.4 寸真彩液晶显示，带触摸功能
