规格参数
适用范围
1 满足110kV/100MVA主变的感应耐压及局放试验，空载损耗不超过50kW。
2 满足110kV/2000mm2电缆1km的交流耐压试验，电容量≤0.296uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
设备配置
| 设备名称 | 型号及规格 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 无局放变频电源 | ZTWJ-100kW | 台 | 1 | 100kW，30~300Hz，≤10pC，输出：单相0～350V |
| 无局放变压器 | WJB-100/2×±10/35 | 台 | 1 | 容量100kVA，输出：2×±10/35kV，低压：2×300/350V，≤10pC |
| 无局放补偿电抗器 | WJDKQ-140/35/ | 台 | 2 | 电压：35kV，电流：4A，电感量：14H，（抽20kV/4A/7H）≤10pC， |
| 无局放电容分压器兼耦合电容器 | WJF-100/300 | 台 | 1 | 电压：100kV，电容量：300pF，局放≤10pC |
| 谐振电抗器 | DK-520/130 | 台 | 2 | 电压：130kV，电流：4A，电感量：157H，60min |
| 电容分压器 | FRC-130/2500 | 台 | 1 | 电压：130kV，电容量：2500pF |
| 附件 | 套 | 1 | 配套 |
技术规范
系统主要技术参数

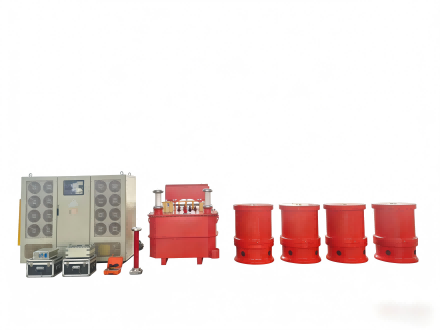

1)设备型号及名称： ZTWJF-100kW无局放感应耐压试验装置
2)输入工作电源： 三相380V±10%，50Hz
3)额定输出功率： 100kW
4)额定输出电压： 单相0～350V
5)输出电压波形： 标准正弦波，波形畸变率≤1.0%
6)额定输出频率： 30～300Hz
7)频率分辨率： 0.1Hz
8)局放量： ≤10pC
9)允许运行时间： 额定容量下允许运行时间180min
10)噪音水平： ≤65dB
保护功能完备，装置的保护功能如下：
- 输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。
- 过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。
- 短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。
- 击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。
- 零位保护：必须零起升压，否则输出不会启动。
- 掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。
- 超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。
- 冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。
- 输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。
- 缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。
- 过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示。
