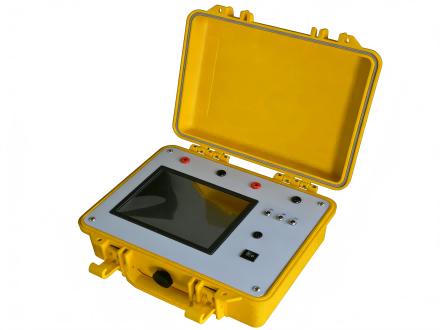

互感器变比性测试仪
产品概述
本产品专为电流互感器（CT）、电压互感器（PT）的变比测量与性校验量身设计，是在初代产品基础上，深度结合电力一线用户现场作业反馈迭代升级的新一代智能化测试设备。产品可精准完成各类CT/PT的变比误差检测、性快速判别，广泛适用于电网公司、发电厂、变电站、电力基建单位、互感器生产厂家、计量检定机构的互感器交接试验、安装调试、周期校验、故障排查等全场景测试工作，是互感器现场检测的核心专用设备。
整机采用全新优化的硬件架构与人性化交互设计，将原8个接线柱精简为4个，大幅简化现场接线流程；摒弃传统按键操作，升级为纯触摸操控模式，搭配8.6寸真彩大屏，操作直观便捷；内部电路板全新制版优化，搭载精密高抗干扰电路与DSP运算核心，测量精度与抗干扰能力提升；内置大容量可充电锂电池，满电续航可达12小时，适配无外接电源的现场流动作业需求。
核心产品优势
1. 8.6寸真彩触摸大屏，人性化简操作
设备配备8.6寸高分辨率真彩触摸屏，摒弃传统物理按键设计，彻底解决现场作业中按键磨损、失灵、接触不良的行业痛点。人机交互界面美观大方，操作逻辑贴合现场作业习惯，接线方式采用图示化展示，一目了然，无需复杂培训即可快速上手，大幅降低现场操作人员的工作强度。
2. DSP精密运算核心，高精度高抗干扰测量
内部采用全新优化的精密高抗干扰电路设计，搭载高性能DSP数字信号处理器，具备超快运算速度与超强实时数据处理能力，可精准完成互感器变比测量与性判别，测量结果精准、响应速度快，有效规避现场强电磁环境对测试数据的干扰，保障复杂工况下测试结果的稳定性与可靠性，为用户节约综合测试成本。
3. 大容量锂电池供电，全场景现场作业适配
内置大容量可充电锂电池，无需依赖外接交流电源即可正常工作，满电状态下可持续作业长达12小时，解决变电站、户外基建现场等无外接电源场景的测试需求；配套专用快充充电器，可快速补能，保障现场作业连续性。
4. 高集成轻量化设计，便携易带接线简
整机采用高集成度集成电路设计，全新优化内部电路板架构，在实现全功能集成的同时，大幅压缩机身体积与重量。整机尺寸仅300mm×240mm×140mm，重量仅5kg，单人即可轻松携带，适配流动作业需求。同时将原面板8个接线柱精简优化为4个，大幅简化现场接线流程，降低误操作风险，提升现场测试效率。
核心技术参数
| 技术指标项 | 详细参数 |
|---|---|
| 一次电流测量范围 | 1A～50000A |
| 二次电流适配范围 | 5A、1A |
| 一次电压测量范围 | 100kV～1000kV |
| 二次电压适配范围 | 100V、100/√3V、100/3V、150V、220V、380V、400V |
| 工作环境温度 | 0℃～+40℃ |
| 工作环境湿度 | ＜85%（无结露） |
| 外形尺寸 | 300mm×240mm×140mm |
| 整机重量 | 5kg |
应用场景
- 电网公司、变电站电流/电压互感器交接试验与周期校验
- 发电厂互感器安装调试、日常运维与故障性排查
- 电力基建工程互感器投运前验收检测
- 互感器生产厂家成品出厂性能检测
- 电力试验研究院、计量检定机构互感器计量性能检定
产品别称
互感器变比测试仪、互感器性测试仪、CT变比性测试仪、PT变比性测试仪、电流互感器变比测试仪、电压互感器性校验仪、互感器变比性综合测试仪
