产品简介：

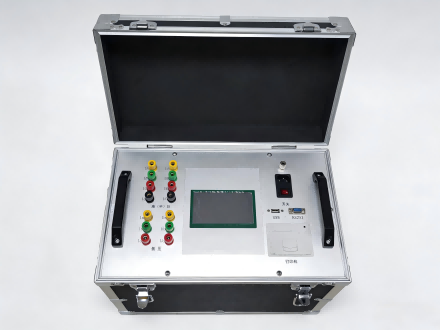

ZTZZ-20A+20A 三回路直流电阻测试仪（以下简称直阻仪）是变压器直流电阻测量的新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。
ZTZZ-20A+20A 三回路直流电阻测试仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的选择。
产品别称：三通道变压器直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、、三回路变压器直流电阻测试仪、三回路变压器测试仪、三通道直流电阻测试仪、三相直流电阻测试仪。
产品特点：
- 三相测试：对于Yn 型绕组测试，三回路直流电阻测试仪可以采取三相同时测量的方式测试A0、B0、C0 相的电阻及三相不平衡率，节省测试时间。
- 单相测试：一次性接线，可任意选择测试相，不用倒测试线。
- 温升试验：三回路直流电阻测试仪具有温升试验功能，即测量出数据后，每隔30 秒钟自动打印一次实时数据。
- 助磁消磁：三回路直流电阻测试仪具有助磁法测试和消磁功能，满足现场试验多种需求。
- 放电保护：三回路直流电阻测试仪具有完善的反电势保护功能，音响放电报警，放电指示清晰，减少误操作。
- 现场适用性：三回路直流电阻测试仪具备实时时钟，采用宽温大屏幕液晶显示屏，中文菜单操作提示，实现良好的人机对话；本机大容量存储和U 盘海量存储，保证测试数据的储存与整理，并配备热敏打印机，快速无声；耐用防震机壳，结构牢固，操作简便，携带方便。
技术参数：
电流档位
| 单相 | 三相 |
|---|---|
| 1A | 1A |
| 5A | 5A |
| 10A | 10A |
| 20A | 20A |
| 40A |
测量范围
| 单相 | 三相 |
|---|---|
| 1A：10mΩ～20Ω | 1A：10mΩ～6Ω(每相) |
| 5A：1mΩ～4Ω | 5A：1mΩ～1Ω(每相) |
| 10A：1mΩ～2Ω | 10A：1mΩ～0.6Ω(每相) |
| 20A：1mΩ～1Ω | 20A：1mΩ～0.3Ω(每相) |
| 40A：1mΩ～0.5Ω |
大分辨率：0.1μΩ
测量准确度：±0.2%（满量程）±2个字
数据存储容量：150组
电源：AC 220V±22V，50Hz±2 Hz
工作环境：环境温度：0℃～40℃ 相对湿度：≤80%RH
