规格参数
产品介绍

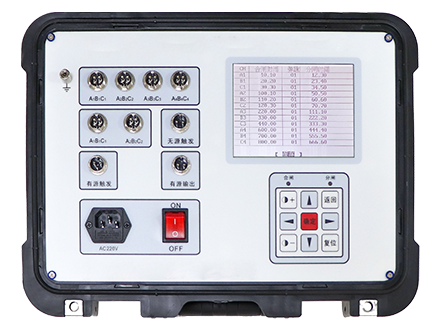

本校验装置能产生高精度、宽范围的定时信号，并能模拟高压开关（断路器）的动作，可用于校验和检测高压开关测试仪的时间基准及时间测量功能，也可对高压开关合闸电阻和投切时间进行校验。
产品特点
- 实时性强。装置触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，实现了触发实时，计数实时，输出实时。
- 适配性强。输出接点隔离输出，适应不同类型的高压开关动作特性测试仪的校验，保证了校验的适配性。
- 精确性和稳定性高。采用高精度有源晶振，保证基准脉冲的精确性和稳定性。
4、12路断口：本装置可输出时间信号。12路触头输出与被测高压开关测试仪信号端口一一对应，前6路A1，B1，C1，A2，B2，C2公共点接地柱相通，后6路A3，B3，C3，A4，B4，C4公共点接地柱隔离，称之为虚地。如果要同时测量12路，则要保证两个地相连。
5、6路合闸电阻：本装置可模拟带合闸电阻的高压开关动作，仪器前6路通道内置合闸电阻的投切电阻，电阻值分为A1（200Ω）、B1（400Ω）、C1（620Ω），A2（800Ω）、B2（1000Ω）、C2（1200Ω）。（阻值可定制）合闸时间，投切时间均可设置。 - 有源触发输入：由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC20－280伏。(仪器对应的)
- 开关量输入（无源外触发）：由被试品输出开关量给装置（好是电子开关，普通刀闸会有弹跳，导致装置重复动作），主要用于检测有时间测试要求的其他设备和本装置送检使用。
- 有源输出：由被校验的高压开关测试仪或者多功能测试台提供触发电压，输入触发电压的范围为：DC12~150伏左右。用来触发装置。
技术指标
- 本装置有12路断口输出，可同时模拟12个高压断路器触头。
- 内置6路合闸电阻校验，可同时对6路合闸电阻、合闸时间、投切时间进行校验。
- 高压断路器合闸或分闸时间可在 0.01－1000mS范围内任意设置。
- 时间分辨率：1微秒，精度：0.01%。
- 弹跳时间可设置为1ms，0.5ms。
- 弹跳次数可在0－20 范围内任意设置。
- 支持不同期测试。
- 支持内部触发、外部触发、有源触发、无源触发。
- 环境温度：0－40℃ 环境湿度：小于85％
