产品概述

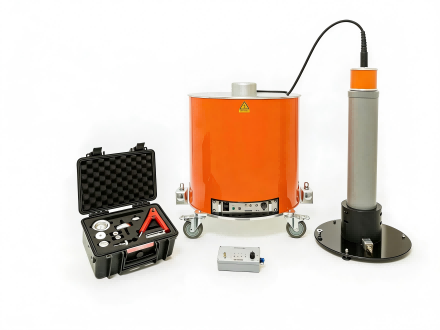

电缆振荡波局放检测装置，采用国际的阻尼振荡波（DAC）测试法，是专为中压电力电缆量身打造的现场绝缘诊断与局部放电检测系统。该装置突破传统检测技术局限，集非破坏性耐压试验、高精度局放检测、绝缘老化评估、故障精准定位于一体，可对新安装、维修后及运行老化的中压电缆系统进行、精准的现场测试与诊断，为电缆全生命周期管理提供科学、可靠的数据支撑。
作为电缆运维的“精准体检官”，本装置解决了传统检测方法无法有效识别早期绝缘缺陷、易对电缆造成损伤的痛点，是电力企业、电缆施工单位、运维检修部门开展电缆验收、状态评估与故障排查的必备核心设备。
核心应用场景
针对中压电缆全生命周期管理需求，电缆振荡波局放检测装置可精准覆盖三大核心测试场景，全方位保障电缆安全稳定运行：
- 验收测试（新安装/维修后）
新电缆安装或维修后，通过模拟运行状态的测试电压，将潜在的绝缘缺陷（如电树等早期局部放电隐患）精准暴露并判定，彻底消除因布线不当、施工缺陷导致的安全隐患，是电缆系统投入运行前的“安全通行证”。 - 耐压+局放一体化测试
突破传统耐压测试“只测耐压、不测缺陷”的局限，将耐压试验与标准化局部放电测量结合。在完成耐压测试的同时，实现对早期局放缺陷的灵敏检测，既保障电缆耐压性能，又精准排查绝缘隐患，测试更、更可靠。 - 运行老化电缆状态评估
针对长期运行的老化电缆，通过局部放电诊断与损耗因子测量，结合多电缆横向对比分析，精准评估电缆老化程度，判断是否存在不可接受的击穿风险，明确优先更换的电缆区段，为电缆资产管理、故障预判与检修决策提供核心依据。
产品使用意义
- 防范停电事故，保障供电可靠 精准捕捉电缆早期绝缘缺陷与局放隐患，从源头减少意外停电、电缆击穿等事故发生，大幅提升中压电网供电可靠性。
- 把控施工质量，规范管理流程 对新投运电缆的工艺质量进行核验，及时发现施工过程中的隐蔽缺陷，为施工管理、质量验收提供客观参考依据。
- 优化资产管理，降低运维成本 科学评估老旧电缆运行状态，避免盲目更换造成的资源浪费，也杜绝超期服役带来的安全风险，实现电缆资产管理的精细化。
- 推动检修转型，提升运维效率 以精准的状态诊断数据为支撑，助力电力运维从“计划检修”向“状态检修”转型，大幅提升检修针对性与工作效率。
技术参数
| 参数项 | ZTOWTS M30 | ZTOWTS M60 |
|---|---|---|
| 加压峰值 | +30kV 或 -30kV | 95%（无凝露） |
| 电感量 | 0.7H - 1.1H（可选） | 1.0H - 2.1H |
| 数据分析 | 自动分析、模拟与数字滤波 | 自动分析、模拟与数字滤波 |
| 测量范围 | 10pC - 200nC | 10pC - 200nC（符合IEC60270标准） |
| 测量精度 | ±0.1pC（14bits采样） | ±0.1pC（14bits采样） |
| 振荡频率 | 20Hz - 850Hz | 20Hz - 850Hz |
| 波速 | 50 - 120m/μs | 50 - 120m/μs |
| 带宽 | 100kHz - 50MHz（自动/手动选择） | 100kHz - 50MHz（自动/手动选择） |
| 定位精度 | ±0.1m | ±0.1m |
| 定位误差 | 1%电缆长度 | 1%电缆长度 |
| 介损测量范围 | 0.1% - 5.0% | 0.1% - 5.0% |
| 设备尺寸 | Φ650，H600 | Φ650，H980 |
| 设备重量 | 50kg | 88kg |
| 工作温度 | -20℃ - 60℃ | 20℃ - 60℃ |
| 工作湿度 | 95%（无凝露） | 95%（无凝露） |
品牌实力保障
深耕电力试验检测设备领域，凭借成熟的技术体系与丰富的现场应用经验，打造的电缆振荡波局放检测装置严格遵循IEC60270等国际、国内标准，产品精度高、稳定性强、操作便捷。我们为客户提供设备定制、现场调试、操作培训、终身维护的全流程服务，以的产品与服务，助力中压电缆运维迈入精准化、智能化新时代。
