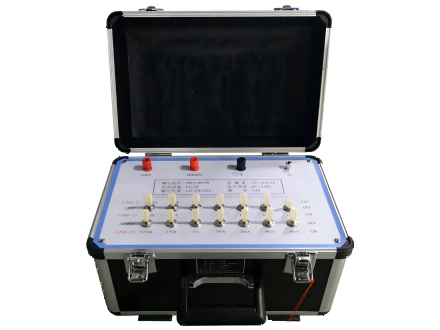

ZTF系列电压互感器负荷箱（PT负荷箱）
产品概述
ZTF系列电压互感器负荷箱（又称PT负荷箱、电压互感器负载箱）是我司严格依据JJG 314-2010《测量用电压互感器检定规程》、GB/T 1207-2016《电磁式电压互感器》等及行业标准制造的专用标准负载设备，是电压互感器误差检定、性能校验环节的核心配套装置。
本产品可精准模拟电压互感器二次回路的真实工作负载状态，为互感器检定搭建标准化测试环境，有效解决因负载不匹配导致的互感器比差、角差超标问题，保障电压互感器计量与保护性能校验结果的精准可靠。产品广泛适用于电力计量检测机构、电网运维单位、发电厂、互感器生产厂家、科研院所及电力院校的实验室检定与现场校验工作，是电压互感器全生命周期性能检测的必备专用设备。
核心产品优势
1. 标准合规设计，全场景适配兼容
产品严格遵循计量检定规程与电力行业标准设计制造，可与各类互感器校验仪、互感器检定装置无缝配套使用，适配电磁式、电容式等各类电压互感器的检定需求，覆盖实验室标准量值传递、现场安装调试、运维周期校验等全场景测试工作。支持100V、100/√3V、100/3V等多种额定二次电压规格，可根据用户需求定制特殊电压等级产品，适配不同电压等级电力系统的测试需求。
2. 宽量程负载覆盖，多档位灵活调节
产品具备超宽的负载容量覆盖范围，额定容量可达1.25VA～158.75VA，支持20%~120%额定电压范围内稳定工作，部分定制型号可拓展至200%额定电压，覆盖轻载、额定负载至过载工况下的互感器性能测试需求。设备采用多档位分接式设计，搭配清晰直观的档位标识，可根据被试互感器的额定负荷参数灵活组合调节，功率因数支持0.8、1.0双规格配置，精准匹配不同互感器的检定标准要求。
3. 高精度稳定输出，低漂移性能优异
核心元器件采用高稳定性精密锰铜合金电阻与高品质低损耗电抗元件，搭配的温度补偿技术，可有效抑制环境温度变化带来的参数漂移，确保设备在宽温环境下长期保持稳定的输出精度。整机负载容量准确度可达±3%±0.01VA，相位误差控制在行业水平，从硬件根源上保障互感器检定数据的精准性与复现性，杜绝因负载设备误差导致的检定结果偏差。同时设备采用全屏蔽结构设计，可有效抑制现场电磁干扰，保障复杂工况下测试数据的稳定可靠。
4. 高集成便携设计，操作便捷易用
整机采用轻量化高集成结构设计，选用高强度冷轧钣金壳体与航空级轻质元器件，在保证结构强度与电气性能的同时，大幅降低机身重量，标准机型重量仅8kg，外形尺寸小巧，配备便携式防滑提手，单人即可轻松搬运，适配变电站、发电厂等现场流动校验的便携性需求。设备面板布局清晰合理，输入输出端子采用防误触安全设计，档位调节操作简单直观，无需复杂设置，接线即可快速投入使用，大幅降低现场操作人员的工作强度。
5. 完善的安全防护，长期运行可靠
设备采用优化的绝缘结构设计，整机工频耐压可达2kV/1min，具备优异的绝缘性能，有效规避高低压串扰风险，保障操作人员与设备安全。散热结构设计合理，可实现长时间连续工作无过热现象，同时具备完善的过载、短路防护能力，可有效应对现场误操作带来的设备损伤，保障设备在复杂现场环境下长期稳定运行，使用寿命长，维护成本低。
核心技术参数
| 类别 | 技术指标项 | 详细参数 |
|---|---|---|
| 环境条件 | 工作温度 | -10℃～+40℃ |
| 相对湿度 | ≤85%（25℃，无凝露） | |
| 海拔高度 | ≤2500m（高海拔型号可定制） | |
| 额定频率 | 50Hz/60Hz（可定制） | |
| 电气性能参数 | 额定二次电压 | 100V、100/√3V、100/3V（其他规格可定制） |
| 额定容量范围 | 1.25VA～158.75VA（可定制拓展量程） | |
| 工作电压范围 | 20%～120%额定电压（可定制至200%） | |
| 功率因数 | 0.8、1.0 | |
| 容量准确度 | ±3%±0.01VA | |
| 工频耐压 | 2kV/1min | |
| 物理规格 | 外形尺寸 | 250mm×350mm×175mm |
| 整机重量 | ≤8kg（标准机型） |
产品分类
| 分类维度 | 产品类型 | 核心特点与适用场景 |
|---|---|---|
| 按调节方式 | 固定式电压互感器负荷箱 | 负载参数固定，精度高、稳定性强，适用于计量院校、实验室标准量值传递与批量重复性检定场景 |
| 可调式电压互感器负荷箱 | 多档位负载灵活组合调节，适配性强，适用于电力运维现场、互感器生产厂家多规格产品校验场景 | |
| 按使用场景 | 实验室精密型负荷箱 | 采用更高精度元器件，温漂系数更低，适用于计量检定机构、科研院所的高精度量值传递与试验研究 |
| 现场便携型负荷箱 | 轻量化加固设计，抗干扰、抗振动性能优异，适用于变电站、发电厂等现场互感器误差校验工作 | |
| 按相数 | 单相电压互感器负荷箱 | 单回路独立设计，操作便捷，通用性强，适配绝大多数常规电压互感器检定需求 |
| 三相电压互感器负荷箱 | 三相一体化设计，可同步完成三相电压互感器的负载模拟，适用于三相成套互感器的批量检定与整组测试 |
产品别称
电压互感器负载箱、PT负荷箱、PT负载箱、电压互感器标准负荷箱、电压互感器校验负载箱、电压互感器检定用负载箱
