产品概述

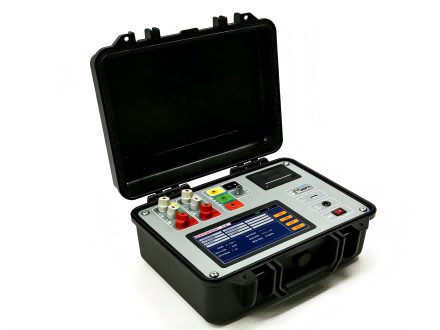

变压器容量及空负载损耗特性测试仪，是专为配电电力变压器现场检测量身打造的一体化智能仪器，核心用于变压器容量测量、空载及短路损耗测量，同时具备谐波分析功能，可便捷完成现场电网质量分析，广泛应用于供电企业、发电厂、电力检修单位、试验机构等场景，是变压器验收、运维、能效核查的核心装备。
仪器电路设计精巧、核心技术，内部采用的六路同步交流采样及数字信号处理技术，成功攻克低功率因数测量及多路信号在市电条件下同步测量、计算的行业难题；同时引入电压、电流、温度、频率多重精准校正，搭配ARM+FPGA+ADC硬件架构与RT-Thread实时操作系统，让仪器系统更稳健、测量精度更出众，性能优越、功能。
整机体积小巧、重量轻盈，操作简单便捷，数据准确可靠，可完全取代传统仪表测试方法，既能显示并记录用户关心的所有测量数据，也可作为现场高精度交流指示仪表使用；搭载大容量锂电池供电，保障超长续航，大幅提升现场工作效率，有效减轻运维人员劳动强度，适配各类电力现场移动检测需求。
核心产品优势
1. 智能触控，操作简易上手
配备7寸彩色高亮液晶显示屏，采用图标式触控界面，支持中文输入、全中文菜单，操作直观易懂；内置完善电子帮助功能，各项操作均配有接线图和文字描述，即便新手也能快速上手，无需技术培训，大幅降低使用门槛。
2. 全功能覆盖，检测
可现场测量多种配变、电变变压器容量，无需另配电源，检测更便捷、更，容量测试范围覆盖6.3～125000kVA，适配各类规格变压器；
结合外配电源及调压、升压、升流等设备，可精准测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等全项特性数据；
具备谐波分析功能，可辅助分析现场电网质量，各测试界面均能观察实时电压、电流通道波形图，单屏同步显示电压、电流、频率、功率因数等核心参数，便于快速判断现场接线情况。
3. 高精度测量，数据精准可靠
变压器特性测量中，电压大量程可达1000V，电流大量程达100A，内部配有完善保护电路，测量时无需切换档位即可保证精度，彻底杜绝因档位选错烧坏仪器的隐患；
所有测试结果均支持自动校正，只需输入温度、空载校正系数等相关参数，仪器即可自动完成波形畸形、温度、非额定电压、非额定电流等多重校正，进一步提升数据准确度；
功率及损耗测量精度出众，功率精度±0.5%（F.S）（0.1≤CosΦ≤1）、±1.0%（F.S）（0.02≤CosΦ≤0.1），空（负）载损耗测量精度±2%（0.1≤CosΦ≤1），满足检测标准。
4. 灵活拓展，适配多场景需求
电压、电流量程可灵活扩展，只需外接电压互感器、电流互感器，即可大幅加宽仪器测试范围，适配各类大型变压器检测需求；标配定制低压短接线，可牢固短接被测变压器接线柱，大提升现场测试便捷度。
5. 强大数据管理，通讯便捷
内置大容量存储器，可存储1000组测试数据，掉电不丢失，现场测试数据均可实时保存，支持通过USB口上传至PC机，方便数据归档与分析；
具备程序远程升级功能，可根据客户需求远程升级仪器程序，无需现场操作，降低维护成本。
6. 便携耐用，适配恶劣现场环境
主机仅重4kg，体积小巧，便于携带与搬运，适配各类现场移动作业；工作温度范围宽至-20℃～+60℃，可适应不同地域、不同环境的检测需求；充电器支持市电AC160V～265V自适应，续航持久，搭配智能充电管理，进一步提升现场作业便利性。
核心技术参数
| 参数类别 | 详细规格 |
|---|---|
| 内置电源输出范围 | 电压：0～10V；电流：0～10A |
| 特性通道测试量程及精度 | 电压量程：AC 1000V，精度±0.2%（F.S）±1个字；电流量程：AC 100A，精度±0.2%（F.S）±1个字 |
| 功率及其他指标测量精度 | 功率：±0.5%（F.S）（0.1≤CosΦ≤1）、±1.0%（F.S）（0.02≤CosΦ≤0.1）；空（负）载损耗测量：±2%（0.1≤CosΦ≤1） |
| 变压器容量测试范围 | 6.3～125000kVA |
| 工作温度 | -20℃～+60℃ |
| 充电器电源要求 | 市电 AC160V～265V |
| 绝缘度 | 1. 容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ；2. 充电电源输入对机壳之间承受工频2kV（有效值），测试时长1分钟 |
| 主机体积 | 32cm×24cm×13cm |
| 主机重量 | 4㎏ |
品牌实力与服务保障
深耕电力试验检测设备领域，聚焦变压器检测技术与创新，凭借严格的质量管控、的生产工艺与完善的服务体系，打造高品质变压器容量及空负载损耗特性测试仪。产品经过多重测试，性能稳定、口碑优良，完全符合电力行业标准，适配各类电力现场检测需求。
我们为客户提供设备定制、现场调试、操作培训、终身维护的全流程服务，搭配仪器远程升级、多方式通讯等优势，助力用户完成变压器检测、数据管理等工作。选择，以高精度、智能化、便捷化的检测方案，为变压器安全稳定运行筑牢防线，助力电力运维提质增效。
