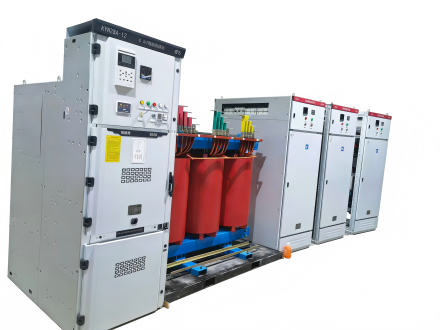

ZDS型多电压试验电源成套装置 | 矿井电修车间专用一站式试验电源系统
核心价值速览
专为矿井机修/电修场景打造，一台设备覆盖127V-6000V全系列矿用设备试验需求，替代传统多台变压器零散组装模式，解决占地大、布局乱、适配性差、安全风险高的行业痛点，同时兼容综采机组试运转、车间动力照明供电，实现一机多用，降本提效。
产品概述
随着我国矿井大型化、智能化升级，井下设备电压等级覆盖范围广、品类多，机修车间需对检修后的电机、防爆电器、综采设备等完成严格的电气试验与空载试运行。传统模式需搭配多台变压器自行组装试验电源，普遍存在占地面积大、设备零散、车间布局混乱、安全管控难度大等问题。
我司针对矿井机修场景的专属需求，推出ZDS型多电压试验电源成套装置。装置整合高压进线、变压调压、多回路试验输出三大核心模块，可稳定输出127V、380V、660V、1140V、3300V、6000V等全系列矿用标准试验电压，是矿井机修厂、矿业集团电修车间标准化、合规化升级的核心配套装备。
核心应用场景
- 核心场景：矿井/矿业集团机修厂、电修车间，各类矿用高低压电机、防爆电器、开关设备、互感器的电气绝缘试验、空载试运行供电； 2. 拓展场景：综采机组地面联合试运转专用电源，车间日常动力、照明供电，实现单套设备全场景覆盖。
产品核心优势
1. 全模块集成设计，告别零散布局，大幅降本提效
装置采用高压柜+变压器柜+试验柜一体化集成设计，柜体集中排列、标识清晰，彻底解决传统多台设备零散组装的布局混乱问题，大幅节省车间占地。同时可直接接入车间工作变压器，同步满足试验、动力、照明多场景供电需求，一机多用，降低设备采购与运维成本。
2. 矿用级安全设计，车间直装免隔离
核心变压器选用防火型环氧干式变压器，具备防爆、阻燃、低损耗特性，无需单独设置专用防火间隔，可直接安装于车间内部，适配矿井机修车间的场地与安全规范。变压器柜采用可拆卸式柜壳设计，运输、安装、检修全程便捷。
3. 全电压等级覆盖，按需定制无死角
装置进线适配矿井6-10kV标准高压电网，输出侧可稳定输出3300V、1140V、660V、380V、127V全系列矿用常用电压，支持特殊电压等级定制化开发；变压器容量覆盖200-2000kVA，可匹配不同规格、不同功率矿用设备的试验标准，一套设备搞定全车间试验需求。
4. 行业标准适配，安装运维零门槛
高压柜、试验柜外形与核心参数完全适配GCKY-1型、GCKY-11型行业通用柜体标准，额定电流可按需定制，与矿井现有电气系统、接线规范无缝兼容，无需额外改造即可快速投用，大幅降低安装与运维的技术门槛。
核心技术参数
核心电气参数表
| 参数类别 | 标准规格 | 定制化范围 |
|---|---|---|
| 额定进线电压 | 6-10kV AC 50Hz | 可按现场电网参数定制 |
| 标准输出电压 | 127V、380V、660V、1140V、3300V、6000V | 支持特殊电压等级定制 |
| 变压器额定容量 | 200-2000kVA | 可按试验负载需求定制 |
| 柜体适配标准 | 高压柜/试验柜符合GCKY-1、GCKY-11型规范 | 可按需调整柜体结构 |
| 结构形式 | 户内金属铠装式，手车式高压柜 | 可定制固定式/抽屉式结构 |
柜体外形尺寸表
| 柜体类型 | 标准外形尺寸（高×宽×深） | 特殊规格说明 |
|---|---|---|
| 高压柜 | 2000mm×800mm×1250mm | 标准手车式结构 |
| 变压器柜 | 2000mm×1700mm×1250mm | 适配500kVA及以下容量变压器 |
| 变压器柜 | 2000mm×2000mm×1250mm | 适配630kVA及以上容量变压器 |
| 试验柜 | 2000mm×800mm×650mm | 多回路可定制 |
| ## 型号说明与选型指南 | ||
| ### 型号编码规则 |
ZDS □ - □ - □ - □
┬─ ┬ ┬ ┬ ┬
│ │ │ │ └── 试验电压规格：1=0.4/0.7/1.2kV；2=0.4/0.7kV；3=0.7/1.2kV；4=3.3/1.2kV
│ │ │ └────── 设计序号：1=高压柜在左侧；2=高压柜在右侧；3=高压柜居中，左工作变、右试验变
│ │ └────────── 变压器额定容量（单位：kVA）
│ └────────────── 装置派生代号
└────────────────── 产品系列代号（ZDS型多电压试验电源成套装置）
典型一次线路方案
| 回路编号 | 型号 | 功能定位 | 核心配置元件 |
|---|---|---|---|
| 1 | ZDS-1-G | 6-10kV进线柜 | ZN12A-610/630断路器、LZJC-10电流互感器、HY5WS2-17/50避雷器、高压熔断器、带电显示装置 |
| 2 | ZDS-1-B | 变压器柜 | SG9系列干式变压器、HGLZ-A隔离开关 |
| 3 | ZDS-1-1.14 | 1140V试验电源柜 | 隔离开关、交流接触器、电流互感器、万能式断路器 |
| 4 | ZDS-1-0.66 | 660V试验电源柜 | 隔离开关、交流接触器、电流互感器、万能式断路器 |
注：支持定制化一次线路方案，按需增加回路、调整电压等级与元件配置。
标准化安装规范
- 安全间距要求：装置采用靠墙安装方式，柜后检修距离不小于1m，柜前操作通道宽度不小于1.8m，保障操作与检修安全；
- 线缆敷设要求：安装位置需配套设置电缆沟，沟深不小于400mm，规范线缆敷设路径，避免机械损伤与安全隐患；
- 柜体固定要求：柜体与基础预埋安装钢材可采用螺栓连接或点焊连接，确保柜体安装牢固，适配矿井车间负载波动与振动环境。
采购定制指南
- 采购时请明确标注装置完整型号及一次线路方案编号，确保配置精准匹配现场需求；
- 请详细注明变压器核心参数：高压侧额定电压、试验用输出电压、变压器额定容量；
- 如有特殊定制需求（如额外回路、特殊电压、柜体结构调整），请提前与技术人员沟通，我司可提供免费选型指导、方案定制与现场勘测服务。
服务保障
我司深耕矿用电力试验设备领域多年，拥有完善的、生产、售后体系，可为客户提供选型定制-生产交付-安装调试-运维培训全流程一站式服务，所有产品严格遵循及煤炭行业相关标准，为矿井电修车间打造安全、、合规的试验电源解决方案。
