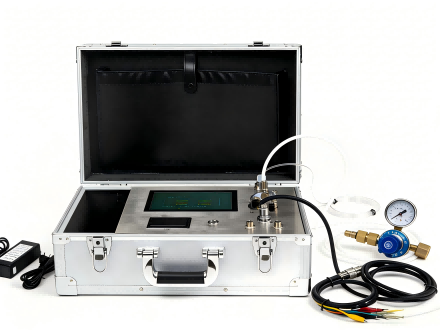

SF6密度继电器校验仪 智能化全自动SF6气体密度校验设备
电气自主的SF6密度继电器校验仪，是一款专为电力现场打造的智能化全自动SF6密度继电器校验设备。仪器采用高性能单周期指令微机技术，具备超高运行速度与精准的实时捕获能力，可实现指针式、智能式SF6密度继电器的全自动现场校验，同时支持SF6密度表、压力表的精准校验，是SF6电气设备安全运维的核心检测装备。
产品概述
本仪器搭载单周期指令微机核心，运行速度可达普通单片机的20倍，通过中断方式实时捕获密度继电器动作信号，实现测量数据的精准、快速采集。作为便携式校验设备，仪器可在任意环境温度下，完成SF6气体压力到20℃标准值的自动换算，彻底解决现场校验环境温度干扰的行业难题。
在封闭容器中，特定温度下的SF6气体压力可直接表征气体密度，行业内普遍将20℃时的SF6气体压力作为标准评判值。现场校验过程中，仪器可自动将不同环境温度下采集的压力数据，换算为20℃对应的标准压力值，以此精准判断SF6密度继电器的运行性能。仪器全程可全自动完成校验流程，大幅降低SF6气体排放，减少环境污染，同时配备全中文操作菜单，操作简单便捷，测量精度稳定可靠。
校验原理与核心校验项目
核心校验原理
密闭容器内的气体压力会随环境温度变化而发生对应改变，为实现统一标准的性能比对，行业内以20℃时的相对压力值作为标准评判值。本仪器在校验过程中，基于SF6气体压力-温度对应关系，将实时测量的压力值自动转换为20℃时的等效压力值，以此完成精准的性能比对与校验。
核心校验功能
仪器可覆盖SF6密度继电器全项目校验需求，核心校验项目包括：
- 闭锁回复值校验：在SF6密度继电器指针零位状态下，对继电器缓慢匀速充气，实时捕获继电器闭锁动作信号，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即闭锁回复值。
- 报警回复值校验：对SF6密度继电器缓慢匀速充气，实时捕获继电器报警动作信号，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即报警回复值。
- 超压回复值校验：对SF6密度继电器缓慢匀速充气，待继电器发出超压信号后，缓慢匀速放气，实时捕获超压信号动作节点，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即超压回复值。
- 报警值校验：当继电器内压力高于报警回复值时，对设备匀速缓慢放气，实时捕获报警信号发出节点，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即报警值。
- 闭锁值校验：对SF6密度继电器缓慢匀速放气，实时捕获闭锁信号发出节点，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即闭锁值。
- 超压值校验：对SF6密度继电器缓慢匀速充气，实时捕获超压信号发出节点，记录对应环境温度下的压力值，自动换算为20℃等效压力值，即超压值。
产品核心特点
- 高性能核心控制，测量精准稳定：仪器以模数混合型单周期高速单片机为控制核心，集成A/D、D/A、基准电压、模拟放大功能于一体，外围电路简洁，抗干扰能力强，数据处理性能优异，保障设备长期运行的稳定性与测量准确性。
- 全类型适配，全自动校验：可同时适配指针式、电子式SF6密度继电器，支持1~3组任意初始状态（常开/常闭）接点的响应值与恢复值同步测量，新老式密度继电器均可实现全自动校验，适配性强。
- 人机交互便捷，操作简单直观：配备8.4寸工业级超大彩色触控液晶屏，全中文操作界面，所见即所得的触控操作模式，测量过程中同屏显示当前实时压力、20℃标准等效压力、环境温度，现场操作一目了然。
- 全自动测量，消除人为误差：全校验流程自动化完成，无需人工干预读数与操作，彻底规避人为操作带来的测量误差，保障校验数据的真实性与准确性。
- 海量数据存储，全程可追溯：内置大容量存储单元，可保存1000组测量数据，每一次校验操作都可追溯，满足电力行业检测数据管理要求。
- 多元数据输出，适配现场需求：自带微型热敏打印机，可实时打印现场测试数据与历史存储数据；配备RS-232通讯接口（可选配USB接口），可将测试数据上传至PC端，自动生成专用测试数据表格，方便数据归档与分析。
- 全场景适配，无需拆卸校验：可在任意环境温度下完成常温压力表、密度表的校验工作；配备多种开关过渡接头，绝大多数开关设备可实现免拆卸校验，大幅提升现场工作效率。
- 高品质核心配件，性能可靠：采用高精度压力传感器与国际的磁流体技术产品，管路全采用进口快速接头，连接便捷且漏气率低，大幅减少校验过程中的SF6气体排放。
- 完善的辅助功能，运维便捷：内置实时时钟功能，支持时间参数修正；配备设备自校功能，设备长期使用后可完成校验修正，持续保障仪器的校验精度；内置充电电池与保护电路，适配无外接电源的现场作业场景。
技术参数
| 项目名称 | 技术指标 |
|---|---|
| 测量精度 | 优于0.2 F.S. |
| 压力显示分辨率 | 0.0001MPa |
| 压力测量范围 | 0~1.0000MPa |
| 温度测量范围 | -80~100℃ |
| 温度测量误差 | ≤±1.0℃ |
| 工作原理 | 内置钢瓶自动加压，无需外接气源 |
| SF6气体排放 | 全校验过程SF6气体排放量少 |
| 显示方式 | 工业级8.4寸超大触控液晶屏，同屏显示实测值及标准温度下的压力值 |
| 操作方式 | 全中文、全触摸操作，简单直观方便 |
| 数据存储 | 多可保存1000组测量数据 |
| 数据打印 | 内置微型打印机，支持测试数据实时打印 |
| PC机通讯方式 | RS232串口通讯（USB接口可选配） |
| 工作电源 | 充电适配器输入：AC 220V±10% 50Hz；充电适配器输出：DC 8.4V（带保护） |
| 整机功耗 | ＜10W |
| 主机重量 | 10.0Kg |
| 主机外形尺寸 | 长460mm×宽380mm×高180mm |
适用场景
本仪器广泛适用于电网、发电集团、电力检修公司、工矿企业电力运维部门等各类电力场景，可满足变电站、发电厂等现场SF6密度继电器、密度表、压力表的校验需求，为SF6绝缘电气设备的安全、稳定、可靠运行提供精准、的检测保障。
