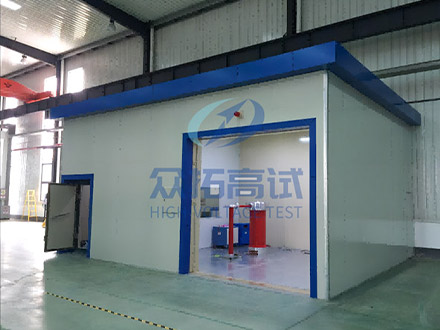

局部放电试验屏蔽室产品介绍
在局放测试过程中，空间干扰由于它的无处不在、随机性和来源难以确定，所以它对局放测试的影响是难排除的，常常是由于空间干扰的存在，使我们对局部放电波形的判断无从下手，有时甚至将局放信号淹没在干扰信号中，无法识别和测量。如何排除空间干扰，特别是那些对局放测试要求较高的场合，我们就不得不采用全屏蔽的办法了，也就是将整个测试系统与外界信号用电磁屏蔽的办法进行彻底的隔离，使外界电磁信号对局放测试的影响降到低的程度。
系统能保证局放试验系统安装后的系统噪声水平≤1pC，并满足GB12190-90标准的要求。
为了满足局放试验系统安装后的全天候系统噪声水平≤1pC，整个系统必需要配备10KV的独立电源及独立良好的接地系统（接地电阻≤0.5Ω,由卖方提供技术图纸及指导,由需方负责材料采购及施工）。根据贵方现场的实际现有的接地情况，我们建议贵方重新打接地桩，和现有接地分开。另外因屏蔽大门为气囊式,须具备气源(气源的压力为1.5公斤)。
产品别称：局部放电试验屏蔽室、无局放试验屏蔽室、屏蔽室、局放噪声试验屏蔽室、 变压器局放试验屏蔽室、 变压器局放试验屏蔽室
局部放电试验屏蔽室产品特点
- 屏蔽室性能：屏蔽衰减效果
屏蔽室在高频繁10kHz至几十MHz范围内能达以下的屏蔽效果：
磁场：>60dB 在频率10kHz…100 kHz
电场：>60dB 在频率1kHz…1GHz - 绝缘隔离层绝缘指标：>1000MΩ
- 整体系统背景噪声水平≤1pC
局部放电试验屏蔽室产品参数
- 由型钢构成的加强型框架，墙面为宝钢2.0m/m厚冷轧镀锌钢板经折边后用CO2保护焊在现场焊接再拼装。
- 屏蔽大厅内尺寸：6.0米×4.0米 ×3.0米
- 屏蔽室外墙结构：外墙体采用钢结构框架形式、外墙体采用彩色夹芯企口泡沫钢板（超白色夹芯板厚度为50mm、钢板厚度为0.426mm、泡沫密度为13克）
- 屏蔽大门结构：充气铜箔接触型屏蔽、电动门，屏蔽性能高门缝用IEEE 299测量标准“小环法”（测量距离300mm）衰减达40dB以上， 外型尺寸：3.0米×3.0米。
- 屏蔽小门：采用铍青铜弹簧片插拔式结构
- 外型尺寸：0.9 米x 1.9米
- 绝缘地坪：用8mm厚的PP板将屏蔽室与大地隔离按图施工。
- 外型尺寸：6.4m x4.4m 绝缘平铺地平面，屏蔽室安装在绝缘地坪上。
- 检测地坪方法：绝缘电阻为>1000MΩ。
局部放电试验屏蔽室平面图

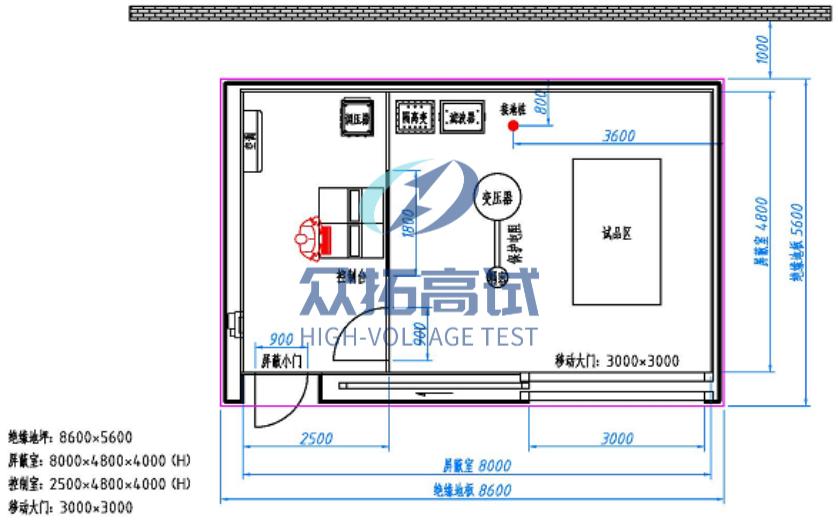

由于屏蔽室要根据客户现场实际尺寸来定做，所以本图尺寸仅供参考!
