产品概述

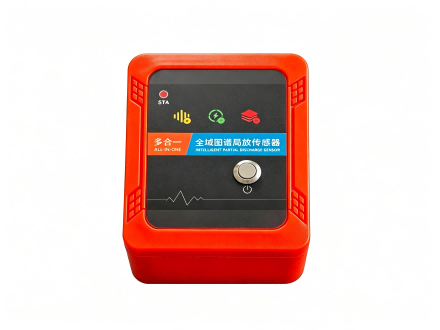

多合一全域图谱局放传感器为在线式无线局放智能传感器，集成超声波AE、暂态地电压TEV、特高频UHF多检测参量，实现局部放电多维度在线监测。内置高精度PRPD、PRPS图谱分析算法，可智能识别放电类型并完成量化表征。传感器支持磁吸安装，电池供电，通过无线将监测数据上传至监控主机，完成智能分析与预警，及时排查设备绝缘隐患，保障电力系统运行可靠性。
产品特点
✅ 主特征参量实时检测：同步采集超声波AE、暂态地电压TEV、特高频UHF、预警等级、放电类型、50Hz和100Hz相关性等关键局放参量。
✅ 次特征参量实时检测：同步采集环境噪声、温湿度辅助数据，为局放结果提供环境参考依据。
✅ 供电电压自检：实时检测传感器供电电压，及时掌握电池工作状态。
✅ 电池供电：采用高性能锂亚电池，无需布线，现场安装便捷。
性能参数
| 技术分类 | 技术参数 | 技术指标 |
|---|---|---|
| 传感器类型 | 参量 | 图谱版（PRPD / PRPS图谱） |
| 放电类型 | 尖端放电、悬浮放电、内部放电、沿面放电、颗粒放电 | |
| 主特征参量 | 超声波AE | 动态范围 0～60dBuV 检测频带 37KHz～43KHz 中心频率 40KHz |
| 暂态地电压 TEV | 动态范围 0～60dBmV 检测频带 3MHz～100MHz |
|
| 特高频 UHF | 动态范围 -70～10dBm 检测频带 300MHz～1500MHz |
|
| 次特征参量 | 噪声 | 40～120dB |
| 温湿度 | 0～100%RH / ±3%RH、-40～+125℃ / ±1℃ | |
| 采集上报周期 | 采样周期 | 默认120分钟（可定制） |
| 上报周期 | 默认120分钟（可定制） | |
| 无线通信 | 无线频率 | LoRa |
| 传输距离 | 200米（空旷距离） | |
| 工作电源 | 电池供电 | 高性能锂亚电池（5年） |
| 使用环境 | 工作温度 | -20℃～+70℃ |
| 储运温度 | -40℃～+85℃ | |
| 环境湿度 | ≤95%RH、不结露、无腐蚀 | |
| 安装方式及其它 | 安装方式 | 壁挂安装或磁吸安装（推荐） |
| 材质/防护 | ABS材料、IP20 | |
| 尺寸 / 重量 | 1159055mm、约308g |
