一、产品介绍

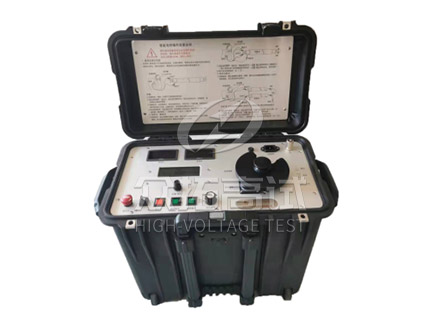

高压电桥，集烧穿和智能电桥于一体。烧穿功能高输出电压可达60kV，短路电流约600mA，可以快速将高阻故障烧成低阻。智能电桥大电流约600mA，大大提高了故障定位精度。特别适合于高电压、大截面、长线路的复杂电缆系统的绝缘故障预定位。
除了部分断线故障以外，高压电桥，可用于所有电缆主绝缘故障定位。
产品别称：高压电桥、电桥定位仪、智能电桥、高压电桥、电缆外护套测试仪、电缆烧穿仪、高压电缆烧穿仪
二、产品特点
设备采用开关电源构成高压恒流源，电压高，电流稳定。
电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位，通过绝缘杆操作电桥。
特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。
高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。
与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关也无需首尾直连交叉互联的情况下快速完成定位。
三、 技术参数
烧穿功能
输出电压 0～60kV连续可调
短路电流约600mA
电桥功能
输出电压 0～3kV
短路电流约600mA
LCD显示屏幕 128×64
定位精度 ±（0.2%·L+1）m
测试范围 1～50000m
操作键盘一键操作
电源：220V AC±10%，50Hz
功率：1kVA，发电机供电（大于1kW）
重量：裸机：约35.7kg；附件包：7.5kg
外型尺寸（长×宽×高）：50cm31cm47cm
工作温度：-10℃～+55℃
存储温度：-20℃～+70℃
