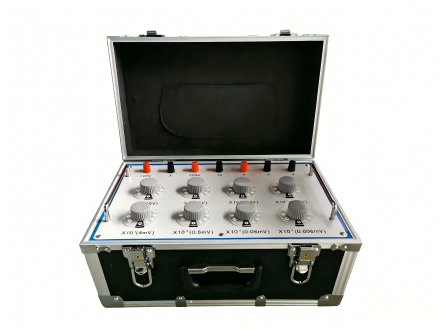

工频感应分压器
工频感应分压器（Inductive Voltage Divider，简称IVDF/ISD），是基于电磁感应安匝平衡原理工作的工频（国内50Hz、国际60Hz）高精度电压比例标准器具，核心功能是实现高稳定、低误差的工频电压比例转换与量值传递，是电力计量领域工频电压量值溯源体系的核心基准设备。相比电阻式、电容式分压器，其具备比例精度高、负载特性优异、长期稳定性好、抗干扰能力强的核心优势，广泛应用于精密电压测量、互感器检定、高压试验校准等实验室与现场场景。
一、核心工作原理
工频感应分压器的核心是理想变压器安匝平衡原理：对于高磁导率铁芯构成的绕组，当铁芯励磁电流趋近于零时，绕组的感应电动势与匝数呈严格线性关系，即 $\frac{U_1}{U_2} \approx \frac{N_1}{N_2}$。
通过高精度对称绕制工艺、双级/多级级联结构、全屏蔽设计，可大幅降低漏抗、分布电容、励磁电流、寄生耦合带来的附加误差，使实际电压比无限接近理论匝数比，终实现10^-6~10^-8量级的超高比例精度。
按绕组结构可分为三类核心形式，其中自耦式是工频精密测量的主流结构：
- 隔离式：一次、二次绕组相互独立，输入输出完全电气隔离，安全性高，适用于高压隔离测量场景；
- 互感器式：通过多组互感器级联实现分压，可扩展宽比例范围，负载特性优异；
- 自耦式：绕组为公共抽头结构，结构简单、漏抗小，比例精度高，是实验室标准、互感器检定的主流选型。
二、核心分类
| 分类维度 | 具体类型 | 核心特点与适用场景 |
|---|---|---|
| 结构与调节方式 | 单盘（单级）感应分压器 | 单组绕组实现固定/单档十进制分压，结构简单，多用于固定比例测量、基础校准 |
| 多盘（多级级联）感应分压器 | 多组十进分压单元逐级级联，可实现宽范围、高精度步进比例调节，比例分辨率可达10^-7级，是实验室计量基准的主流形式 | |
| 额定电压等级 | 低压精密感应分压器 | 额定电压≤1kV（常见100V、200V、600V），精度高，用于实验室量值溯源、低压仪器校准、低压互感器检定 |
| 高压工频感应分压器 | 额定电压覆盖10kV~1000kV及以上，适配高压绝缘结构，用于高压PT/CVT检定、工频高压测量、耐压试验系统校准 | |
| 准确度等级 | 基准级 | 0.0001级（1ppm）及以下，用于/省级计量院工频电压比例量值基准建立 |
| 精密级 | 0.0002级~0.005级，用于法定计量机构、电力科学研究院的标准设备检定、互感器精密校验 | |
| 实用级 | 0.01级~0.05级，用于电力现场运维测试、工业精密测量、互感器快速校验 | |
| 使用场景 | 实验室标准型 | 台式设计，配套恒温屏蔽环境使用，长期稳定性优，精度高，适配固定场所量值传递 |
| 现场便携型 | 轻量化、一体化设计，具备强抗电磁干扰、宽温工作、高防护等级，适配变电站现场互感器检定、户外高压测试 |
三、核心结构组成
1. 低压精密感应分压器（实验室/低压检定核心）
高磁导率铁芯：采用坡莫合金、超微晶环形铁芯，大幅降低励磁电流，减小磁路非线性误差，保证安匝平衡的精准度；
精密比率绕组：采用对称等匝、双段反向绕制工艺，大限度减小绕组漏感与分布电容，保证匝数比与电压比的一致性；
多级屏蔽结构：配套静电屏蔽、磁屏蔽、对地屏蔽层，消除寄生电容、外界电磁干扰、对地泄漏电流引入的测量误差；
比率调节单元：高精度十进步进开关，接触电阻小且稳定，实现分压比例的精准调节，避免开关接触不良引入附加误差；
接口与配套单元：屏蔽式接线端子、同轴信号输出接口，部分机型集成数据通信、结果显示模块。
2. 高压工频感应分压器（现场高压检定核心）
在低压核心单元基础上，新增适配高压场景的专用结构：
高压绝缘主体：分为油浸式、SF6气体绝缘、环氧浇注干式三类，其中SF6气体绝缘型免维护、便携性强，是现场作业主流；油浸式绝缘性能优异，多用于实验室固定高压测试；
均压与高压绕组：一次高压绕组、多层屏蔽均压环，优化高压下的电场分布，消除电晕放电与局部放电，保证高压下的测量精度与设备安全；
隔离与接地单元：隔离绕组、全接地屏蔽层，实现高低压侧完全电气隔离，提升设备抗共模干扰能力与现场作业安全性；
便携支撑结构：高强度绝缘支撑底座、便携提手/移动滚轮，适配现场运输、快速安装的作业需求。
四、关键技术指标（符合JJG 340-2015规程）
| 指标项 | 核心参数规范 | 选型参考要点 |
|---|---|---|
| 准确度等级与误差限值 | 0.0001级：比差±0.0001%，角差±0.006′ 0.001级：比差±0.001%，角差±0.06′ 0.005级：比差±0.005%，角差±0.3′ 0.01级：比差±0.01%，角差±0.6′ 0.05级：比差±0.05%，角差±3.0′ |
检定0.2级及以下互感器，需选用0.005级及以上设备；法定计量检定需选用0.002级及以上 |
| 额定电压 | 低压型：100V、200V、600V、1000V 高压型：10kV、35kV、110kV、220kV、500kV、750kV、1000kV |
额定电压必须覆盖测试高电压，预留10%~20%的电压余量，严禁超压运行 |
| 额定频率 | 标准工频50Hz±0.5Hz，宽频型可覆盖40Hz~10kHz | 电力系统常规检定选用50Hz专用型，谐波测量需选用宽频型 |
| 负载特性 | 额定二次负荷0VA~10VA，功率因数0.8~1.0；满载时比例误差变化量不超过等级限值的1/3 | 优先选用额定负荷0VA下校准的设备，匹配后续校验仪的输入阻抗，避免带载后误差超标 |
| 稳定性能 | 年稳定性误差不超过等级限值的1/2；温度系数≤1ppm/℃（基准级）、≤5ppm/℃（精密级） | 实验室基准型需控制环境温度波动，现场型需选用宽温、低温度系数机型 |
| 绝缘与防护 | 低压型：绕组与外壳可承受1.5kV/1min工频耐压 高压型：符合对应电压等级的绝缘耐压标准，户外现场型防护等级≥IP54 |
户外作业优先选IP54及以上防护等级，具备防潮、防尘、抗震动能力 |
五、核心性能对比（与电阻/电容分压器）
| 性能维度 | 工频感应分压器 | 电阻式分压器 | 电容式分压器 |
|---|---|---|---|
| 比例精度 | 高，可达10^-6~10^-8量级 | 中等，高10^-4量级，受温度、负载影响大 | 中高，高10^-5量级，受分布电容、频率影响大 |
| 负载特性 | 优异，输出阻抗低，带载后误差变化小 | 差，输出阻抗高，带载后分压比漂移严重 | 一般，容性输出，带载后易产生相位偏移 |
| 长期稳定性 | 好，年漂移量可控制在1ppm以内 | 一般，电阻易老化、温漂大，年稳定性差 | 中等，电容容值易受温度、湿度影响 |
| 抗干扰能力 | 强，全屏蔽结构，抗共模干扰、电磁干扰能力优异 | 弱，易受电磁干扰、温度漂移影响 | 中等，易受寄生电容、外界电场干扰 |
| 频率特性 | 工频下性能优，高频特性受限 | 直流~高频均可使用，工频下无相位优势 | 可覆盖宽频范围，工频下相位误差大于感应式 |
| 核心适用场景 | 工频精密比例传递、互感器检定、量值溯源 | 直流/高频电压测量、通用低压分压 | 冲击电压测量、高频高压测量、通用工频高压粗略测量 |
六、核心应用场景
- 工频电压量值传递与溯源：作为/区域工频电压比例基准，用于计量院、法定计量机构的电压量值传递，校准下级标准电压互感器、分压器等计量器具，是电压量值溯源体系的核心设备。
- 互感器精密检定与校准：作为核心标准器，替代传统标准电压互感器，用于电磁式电压互感器（PT）、电容式电压互感器（CVT）的实验室检定与现场检定；可与标准互感器级联构成任意变比的标准电压源，大幅提升检定灵活性，减小现场作业设备体积。
- 工频高电压精密测量：用于10kV~1000kV及以上工频高压的精准测量，校准工频耐压试验装置、串联谐振试验系统的高压输出精度，配合介损测试仪、局部放电测试仪完成高压电力设备的绝缘特性测试。
- 精密电工仪器校准：作为比例基准，用于校准高精度电压表、功率表、电能表、相位表、交流电桥等电工仪器，提供标准比例电压，保证仪器量值的准确性。
- 电力系统现场测试：便携式机型适配变电站现场作业，用于电压互感器现场误差校验、二次回路压降测试、高压设备带电检测、电网谐波电压精密测量等运维场景。
七、执行标准
计量检定规程：JJG 340-2015《感应分压器检定规程》、JJG 496-2016《工频高压分压器检定规程》；
标准：GB/T 15545-2019《感应分压器通用技术条件》；
计量技术规范：JJF 1067-2014《工频电压比例标准装置校准规范》；
电力行业标准：DL/T 668-2017《测量用互感器检验装置》、DL/T 1825-2018《电容式电压互感器现场检定规程》。
八、选型与使用维护要点
选型核心要点
- 精度匹配优先：严格遵循量值传递准则，设备准确度等级必须比被检设备高2个及以上等级，确保检定结果的合规性与溯源性。
- 场景适配选型：实验室固定计量优先选台式多盘级联、高稳定型；变电站现场频繁移动作业，优先选一体式便携、强抗干扰、宽温工作的机型。
- 电压与绝缘匹配：额定电压必须覆盖测试全范围，高压型需确认绝缘结构与耐压等级，户外现场优先选用SF6气体绝缘、干式绝缘的免维护机型。
- 合规性验证：设备需通过法定计量机构检定，具备完整的量值溯源，满足电力系统计量管理、合规审计的要求。
使用与维护规范
- 安全操作：高压使用时严格执行电力安全工作规程，完成停电、验电、接地、挂牌等安全措施，高压测试区域设置安全围栏；严禁超额定电压运行，保证设备可靠接地，均压环安装到位，避免电晕放电与触电风险。
- 测量规范：接线时严格区分绕组同名端，避免接反导致误差异常；电压回路严禁短路，电流回路严禁开路；高精度设备使用前需预热30分钟以上，保证设备达到热平衡，提升测量稳定性。
- 存放与维护：实验室精密设备需存放于恒温恒湿环境（20℃±2℃，相对湿度40%~60%），远离强电磁场、腐蚀性气体与剧烈震动；现场设备使用后需清洁干燥，定期检查接线端子、开关触点、屏蔽层的完好性。
- 周期检定：严格按照计量规程要求，定期送法定计量机构进行周期检定，确保设备量值的准确性与溯源有效性，检定周期一般不超过1年。
