规格参数
产品介绍

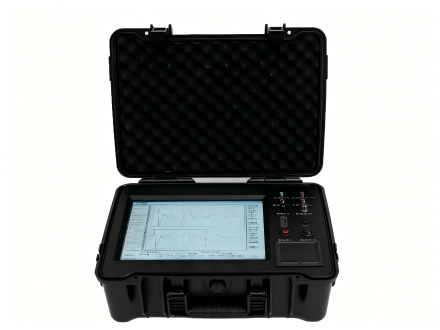

智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2019》电力设备专用测试仪器通用技术条件。
产品别称：电力电缆故障检测仪、地下电缆故障测量仪、电力电缆故障仪、高压电缆短路测试仪、高压电缆故障检测仪、智能电缆故障测试仪、电缆外护套故障测试仪
产品特点
- 采用工控嵌入式计算机平台系统，全电脑win 7系统操作平台，集成化软件测试，并配有电缆故障测试软件。
- 采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮实现强稳定性。
- 采用USB通信接口，采集信号稳定，主机可自动选择低3.125MHz、高达250MHz八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
- 软软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。
技术参数
- 可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
- 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
- 可测量长度已知的任何电缆中电波传播的速度。
- 可测试电力电缆埋设路径及埋设深度
- 显示方式：12.1英寸工业级液晶屏（win7操作平台）
- 测试距离：不小于60km
- 存储空间：固定32G
- 测试方法：低压脉冲法、冲闪电流法、直闪电流法
- 操作方式：触控鼠标操作
- 短测试距离（盲区）：0-5米或无盲区
- 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
- 精确定点误差：±0.2m
- 测试误差：系统误差小于±1%
- 实时采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
- 脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）；
- 待机时间：可连续使用6小时左右
- 主机重量：7kg 外形尺寸：180mm×300mm×400mm
- 环境温度：-20℃～﹢40℃，相对湿度：80%
- 电源与功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
