规格参数

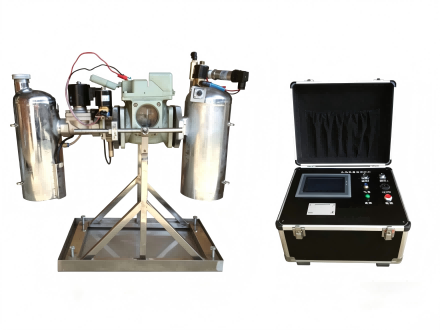

便携式瓦斯继电器校验仪
产品简介
便携式瓦斯继电器校验仪是针对电力现场试验需求自主的新一代轻便型校验设备。瓦斯保护作为油浸式变压器内部故障的主保护，对匝间/层间短路、铁芯故障、套管内部故障、绕组断线、绝缘劣化及油面下降等异常均能灵敏动作。本设备采用压差法测脉冲流速核心技术，真实模拟变压器内部故障时的油流冲击状态，可全自动完成重瓦斯动作流速、轻瓦斯动作容积及密封性能全项目校验，体积小巧、便于携带，完全可替代传统固定式油泵法校验台，是电力现场巡检、应急检修及安装调试的理想工具。
核心功能特点
- 压差法脉冲流速测量：采用行业的压差法测量原理，精准模拟变压器内部故障时的瞬时油流冲击，真实还原瓦斯继电器实际动作特性
- 高度集成便携设计：整机体积小、重量轻，无需复杂安装调试，单人即可搬运，轻松满足变电站、发电厂等现场试验需求
- 全自动智能测试：除人工配合回油外，实现测量、参数调整、控制操作、数据记录及报表打印全流程自动化，大幅提升现场工作效率
- 高清触控操作：配备高性能彩色触摸屏，界面直观友好，操作简单便捷，无需培训即可快速上手
- 全项目覆盖能力：可独立完成流速试验、容积试验及密封试验三大核心校验项目，测试结果自动保存并打印输出
- 高精度测量系统：流速测量精度达0.5级，小分辨率0.01m/s；容积测量小分辨率0.1ml，确保测试数据准确可靠
- 灵活的参数设置：密封试验压力(0.1~150kPa)和保压时间(0~20min)可根据现场需求灵活设定，满足不同标准和工况要求
- 标准试验介质：采用变压器油作为试验介质，与设备实际运行环境一致，保证校验结果的真实性和有效性
技术参数
| 项目 | 参数指标 |
|---|---|
| 工作电源 | AC220V 50Hz |
| 额定功率 | 240W |
| 流速试验范围 | Φ25: 0~2.0m/s Φ50: 0~2.0m/s Φ80: 0~2.0m/s |
| 流速测量精度 | 0.5级，小分辨率0.01m/s |
| 容积试验范围 | 0~500ml |
| 容积测量精度 | 大误差≤5%，小分辨率0.1ml |
| 密封试验压力 | 0.1~150kPa |
| 密封试验时间 | 0~5min/0~10min/0~20min(可选择) |
| 密封测量精度 | 1.5级，小分辨率1kPa |
| 试验介质 | 变压器油 |
| 操作方式 | 彩色触摸屏操作 |
| 打印方式 | 内置微型热敏打印机 |
| 设备类型 | 便携式 |
适用范围
本产品广泛应用于各级电力公司、发电厂、变电站、电力检修公司及变压器运维单位，特别适合用于现场巡检、预防性试验、安装调试及应急故障排查，可对国产QJ系列(25、50、80)及主流进口型号瓦斯继电器进行快速准确校验，是保障变压器安全稳定运行的必备现场检测设备。
优势
自主生产：拥有压差法测量核心技术，可根据客户现场需求定制特殊功能
过硬产品质量：选用工业级元器件，经过严格的高低温、振动及老化测试，适应恶劣现场环境
技术支持：提供7×24小时技术咨询和现场指导，快速解决用户使用问题
完善售后服务：设备质保一年，终身维护，定期提供软件升级服务
丰富现场经验：产品已在全国数千个变电站和发电厂投入使用，性能稳定可靠
