绝缘筒式工频耐压试验变压器产品概述
绝缘筒式工频耐压试验变压器（工频试验变压器）主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。绝缘筒式试验变压器采用环氧浇注筒壳，全绝缘处理，提高了绝缘强度，输出电压高，单台设备的高电压等级可达750kV。绝缘筒式试验变压器抗湿能力强，有效的削弱了漏磁，而大大的增加了承受试验短路电流的冲击能力。
绝缘筒式工频耐压试验变压器成套设备配套性强，电压容量系列齐全，功能完善，绝缘筒式工频耐压试验变压器的阻抗电压低，系统阻抗不大于5%，满足交流污秽试验要求，绝缘筒式工频耐压试验变压器采用环氧浇注筒壳，全绝缘处理，提高了绝缘强度，输出电压高，单台设备的高电压等级可达750KV。抗湿能力强，有效的削弱了漏磁，而大大的增加了承受试验短路电流的冲击能力。
产品别称：工频耐压装置,油浸式试验变,升压变压器,升压试验变,交流耐压装置,环氧桶耐压装置,环氧桶升压变,试验变,高压试验变压器,试验变压器,升压变
绝缘筒式工频耐压试验变压器产品结构
绝缘筒式工频耐压试验变压器采用冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外，外壳为圆筒式，配有底座，方便移动。
绝缘筒式工频耐压试验变压器工作原理
绝缘筒式工频耐压试验变压器用工频220V（10kVA以上用380V）电源接入控制箱（台），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。

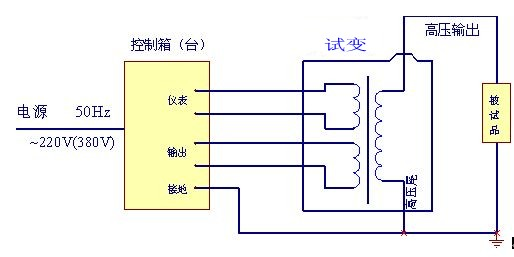

绝缘筒式工频耐压试验变压器试验接线

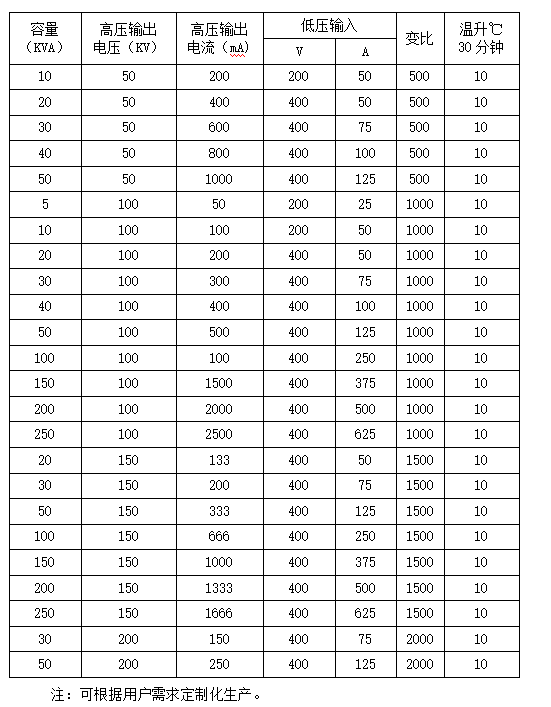

绝缘筒式工频耐压试验变压器产品参数：
