一、产品概述
变压器直流电阻检测是变压器出厂验收、现场安装、大修改造、分接开关调试及电力预防性试验的核心必测项目，是排查变压器设备隐性故障的关键手段。通过直流电阻测试，可精准核验绕组接头焊接质量、排查绕组匝间短路隐患、检测分接开关各档位接触性能及位置匹配度，同时可精准识别引出线断裂、多股导线断股等设备缺陷，全方位保障变压器运行安全稳定。

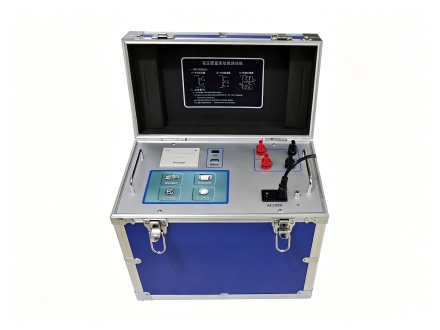

40A变压器直流电阻测试仪是我公司针对大中型变压器快速检测需求自主的专用试验设备。仪器搭载全新高端电源技术与高速单片机控制系统，彻底解决传统测试设备效率低、精度差、抗干扰弱、操作繁琐等痛点。具备输出电流大、测量范围广、数据重复性好、防护性能优异、自动化程度高等核心优势，配备智能放电报警、低功耗节能运行、多渠道数据传输存储等实用功能。设备体积小巧、重量轻便、操作简单，可实现变压器绕组直流电阻的、精准快速测量，广泛适配电力运维、变压器制造、工矿企业变电设备检测等场景。
二、核心功能特点
本仪器聚焦行业实测需求，集成多项智能技术，兼顾测试精度、运行稳定性、操作便捷性与数据管理性，核心优势突出：
- 智能主控，全自动测试：采用高速单片机核心控制系统，全程自动化完成测试、采样、计算、放电流程，无需人工反复调试，自动化程度高，大幅降低人工操作误差，提升试验效率。
- 多档位大电流，适配场景广泛：搭载全新电源技术，配备6档测试电流可选，测量覆盖范围广，适配各类大、中、小型变压器直流电阻检测需求，通用性强。
- 多重防护，运行安全可靠：内置完善的智能保护机制，可有效抵御设备反电势冲击，杜绝电压、电流异常对仪器的损伤，同时具备防误操作设计，设备运行稳定耐用，使用寿命更长。
- 声光预警，杜绝安全隐患：配备专属放电声光报警功能，放电状态清晰可视化，精准提示操作节点，有效规避带电误操作风险，保障试验人员与设备安全。
- 智能节能，低耗低发热：搭载智能功率管理技术，设备可自适应调节运行功率，始终保持优低功耗工作状态，既节约能耗，又大幅降低设备发热，适配长时间连续作业。
- 高清触控屏，可视化操作便捷：配备7寸高亮度彩色触摸液晶显示屏，强光户外场景下依旧显示清晰，支持全触屏操作，中英文界面自由切换，适配不同使用场景与操作人员需求。
- 大容量存储，数据留存：内置高精度万年历时钟与掉电存储模块，可稳定存储1000组测试数据，支持随时查阅、调取历史试验记录，满足试验溯源需求。
- 多接口传输，数据管理多元：集成蓝牙、RS232、USB多重通讯接口，支持电脑联机通讯、U盘离线存储，可灵活完成数据导出、归档、分析工作，适配标准化试验数据管理流程。
- 自带打印，数据即时输出：搭载面板式微型汉化打印机，测试完成后可一键打印检测数据，纸质报告直观清晰，满足现场验收、存档送检需求。
- 移动端智能控制，远程便捷作业：支持安卓手机、平板设备操控，用户可通过关注专属微信公众号下载专用APP，实现设备远程控制、测试监测、数据上传存储，智能化作业体验大幅升级。
三、主要技术指标
设备参数严格遵循电力试验行业标准，精度高、稳定性强，各项性能指标满足工业级检测要求，具体参数如下：
| 测试项目 | 技术指标及详细参数 | 备注 |
|---|---|---|
| 测试电流 | ＜20mA、2.5A、5A、10A、20A、40A（六档可调） | 自适应选型 |
| 测量范围及精度 | 40A档位：100μΩ～500mΩ，准确度±(0.2%+2字) 20A档位：400μΩ～1Ω，准确度±(0.2%+ 10A档位：1mΩ～2Ω，准确度±(0.2% 5A档位：2mΩ～4Ω，准确度±(0.2% 2.5A档位：5mΩ～8Ω，准确度±(0.2%+2字) ＜20mA档位：10Ω～20KΩ，准确度±(0.5%+2字) | 全档位高精度检测 |
| 小分辨率 | 0.1μΩ | 微小阻值精准捕捉 |
| 显示方式 | 7寸彩色触摸液晶显示屏，电阻有效显示4位数字 | 高清可视化显示 |
| 数据存储容量 | 可存储1000组测试数据，支持掉电保存、随时查阅 | 满足长期溯源需求 |
| 工作环境 | 环境温度：0℃～40℃；相对湿度：＜90%RH（无结露） | 适配常规户外、室内作业 |
| 供电电源 | AC 220V±10V，50Hz±1Hz，配备10A保险管 | 市电通用，安全防护 |
| 大功耗 | 1000W | 大功率快速测试 |
| 外形尺寸 | 主机：405×230×355mm；线箱：360×260×180mm | 便携一体式设计 |
| 设备重量 | 主机：15.1KG；线箱：5.75KG | 轻便易携带 |
| 测试线长度 | 标配13米，支持定制加长 | 适配各类作业场景 |
四、产品应用场景
本设备广泛适用于电网、南方电网运维检修、电力工程安装公司、变压器生产制造厂家、工矿企业自备电站、轨道交通、新能源电站等场景，可满足变压器出厂试验、交接验收、大修复检、日常预防性试验等各类直流电阻检测需求，是电力电气检测领域的标配高精度试验设备。
