规格参数
产品介绍
目前配电变压器直流电阻测试、变压器变比组别测试、是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪，每次试验时都需要携带两种仪器。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。

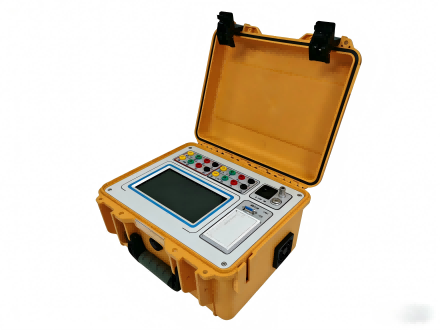

我公司创新性的出大容量锂电池供电的二合一配电变压器测试系统（直阻+变比），我们仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。
产品别称：配电测试系统，变压器综合测试仪，变压器测试系统，全自动变压器综合测试仪，变压器例行试验综合测试仪，配网变压器综合测试仪，变比直阻综合测试仪，变压器二合一测试仪
产品特点
- 一次接线、可完成直阻测试、变比测试。
- 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；高输出电流20A，可以满足配网变压器的低压线圈低阻值的测试。
- 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、性测试功能；盲测功能。
- 具有多种有线、无线通讯接口，方便仪器功能扩展。
- 仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
- 仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
- 工业级7寸大屏显示，清新简约显示风格设计，为您创建舒适便捷的人机交互体验。
- 本仪器采用大容量锂电池供电，内置充电器。
产品参数
| 直阻测试 | |
|---|---|
| 输出电流 | 20A、10A、5A、1A、0.1A、≤10mA |
| 测量范围 | 20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ |
| 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω | |
| 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ | |
| 准 确 度 | ±(读数×0.2% + 2个字) |
| 变比测试 | |
|---|---|
| 测量范围 | 0.9～10000 |
| 准 确 度 | ±(读数×0.1% + 2个字)(小于等于500) |
| ±(读数×0.2% + 2个字)(大于500小于等于3000) | |
| ±(读数×0.3% + 2个字)(大于3000) | |
| 分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) |
| 100～999.99(0.01) 10000及以上(1) |
| 其他参数 | |
|---|---|
| 工作电源 | 内置锂电池，容量7.8AH |
| 充电电压 | AC220V |
| 重量/尺寸 | 6.5kg/318×280×204mm |
