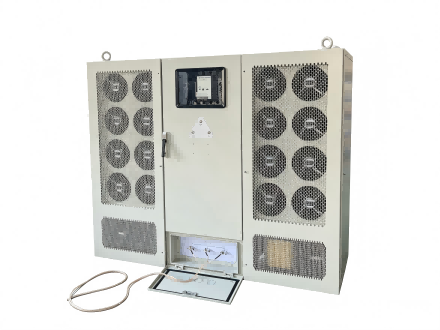

WJF型系列无局放试验系统
产品概述
WJF型系列无局放试验系统是一款专为电力设备绝缘性能检测的高精度试验设备，核心由无局放变频电源、升压变压器、补偿电抗器、电容分压器等关键部件组成，主要用于变压器局部放电检测与感应耐压试验，广泛适配电力变压器、互感器等高压电气设备的出厂检验、现场安装调试及预防性试验，为设备绝缘性能评估提供精准、可靠的试验数据支撑。
本系统采用感应加压方式，在被试品低压侧施加电压，依托并联谐振原理，通过调节试验回路频率产生大励磁电流，实现试验；串联谐振试验单元由变频电源、励磁变压器、高压电抗器和电容分压器协同构成，被试品电容与电抗器形成串联谐振连接，分压器并联于被试品两端，既能精准测量谐振电压，又可作为过压保护信号源；调频功率经激励变压器耦合至串联谐振回路，为谐振试验提供稳定激励功率。
系统核心优势显著，彻底解决了传统试验启动电流过大的痛点，仅需较小容量的供电电源，即可完成等效于供电电源30～60倍的试验任务，大幅缓解现场试验电源容量不足的难题，提升试验效率与可行性，适配各类现场试验场景。
主要特点
- 多重安全保护，防护可靠：集成过压保护、过流保护、放电（击穿）保护、试验电源断电后保护、零启动保护、过热保护等多重防护机制，一旦触发任意一种保护，设备立即封锁试验电压输出、切断主回路电源，全方位保障试验人员、被试品及试验系统的安全。
- 操作便捷，接线简单：优化人机交互设计，操作流程简洁易懂，无需复杂操作，同时简化接线步骤，大幅降低现场试验的操作难度，提升试验效率。
- 便携易运，适配现场：设备体积小巧、重量轻便，搬运灵活便捷，无需大型吊装设备，可轻松适配户外、现场等多种复杂试验环境，实用性强。
- 微机控制，性能稳定：采用微机控制技术，输出电压、频率等参数稳定性好，运行可靠性高，有效降低试验误差，确保试验数据精准可信。
- 波形，无损试验：高压回路输出正弦波波形畸变率低于1%，波形纯净，不会对被试品造成损伤，保障被试品后续正常运行。
变频柜技术参数
| 参数名称 | 参数详情 |
|---|---|
| 输入电源 | 三相 AC380V ±10% 50Hz |
| 输出电压 | 线电压0～350V，连续可调 |
| 输出电流 | 857A(阻性) |
| 输出功率 | 300kW |
| 输出方式 | 单相 |
| 频率调节范围 | 20～300Hz |
| 频率调节精度 | 0.1Hz |
| 满负载连续工作时间 | 180min |
| 局部放电量 | ≤10pC |
| 噪音水平 | < 85dB |
应用场景
本系统广泛应用于电力系统、变压器制造厂、科研院所、电力检修单位等场景，主要用于电力变压器、互感器等高压电气设备的局部放电检测与感应耐压试验，可完成设备出厂检验、现场安装调试、日常预防性试验等任务，助力用户精准评估设备绝缘性能，及时发现潜在故障，保障高压电气设备安全稳定运行。
产品优势总结
WJF型系列无局放试验系统以“、安全、便捷、精准”为核心竞争力，凭借并联谐振技术解决现场电源容量不足的行业痛点，多重安全保护机制筑牢试验安全防线，微机控制确保试验性能稳定、数据精准。设备体积小巧、操作简便，适配各类现场试验场景，同时正弦波输出避免损伤被试品，兼顾实用性与安全性，是高压电气设备绝缘检测的理想选择，为设备全生命周期运维提供试验解决方案。
