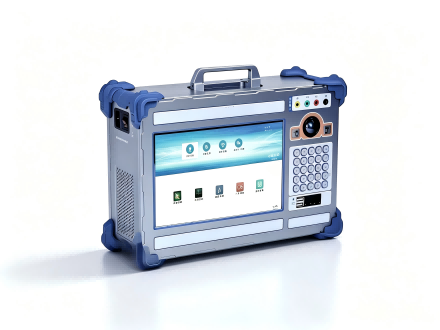

频率变化信号源｜新能源场站并网性能测试仪
产品概述
频率变化信号源是专为新能源场站并网性能检测的高精度电网模拟测试设备，适配光伏、风电、储能电站并网验收试验。设备可精准完成一次调频、惯量响应、动态无功补偿、高低电压穿越、频率适应性、电压适应性等全项目并网性能测试。
设备支持精准跟踪系统电压同步输出，可按电网电压百分比灵活设定输出幅值，同时叠加谐波、间歇波等复杂电网扰动信号，真实复现电网故障与动态工况。整机采用一体化嵌入式工控架构+高保真线性功放，波形纯净、精度高、无高频干扰，无需外接电脑即可独立作业。内置两套测试软件，覆盖调频、无功两大测试体系，支持工况模拟、故障复现、预设方案自动测试，是新能源电站并网验收、型式试验、日常运维的标准化测试仪表。
核心功能特点
1. 多维度并网性能全覆盖
满足新能源场站并网标准测试需求，可完成一次调频响应、电网惯量模拟、动态无功补偿校验；支持电压高穿、电压低穿、相位突变、频率阶跃、惯量上扰/下扰等各类电网故障工况模拟，匹配并网验收全项目要求。
2. 灵活同步输出，支持复杂波形叠加
设备搭载高精度电网同步算法，自带3路系统电压监测通道，可保持输出幅值、频率、相位与电网实时同步。支持按系统电压百分比任意设定输出大小，可同步叠加谐波、间歇波扰动，精准模拟真实电网畸变、波动、故障工况，测试贴合现场实际。
3. 四相电压模块化输出，组合灵活
采用模块化功放结构，单机支持4路交流电压独立输出，通道配置灵活、工况组合多样，可满足各类不对称电网故障、多相扰动测试场景，适配不同机型、不同场站并网检测需求。
4. 一体化嵌入式设计，便携免外接
整机一体化集成结构，内置嵌入式工控机，搭载10.1寸真彩液晶显示屏，系统高度集成、无需外接PC，开机即可测试。设备体积小、重量轻、携带方便，支持流动外勤试验、现场并网验收，部署快捷。
5. 高保真线性功放，波形纯净无干扰
区别于传统开关型功放，设备采用高保真模块式线性功放，输出波形平滑、失真小、线性度优异。全程无高、中频干扰，测试环境干净稳定，有效保障试验数据精准度与现场设备安全。
6. DSP高速运算，高精度动态响应
核心采用DSP高速数字信号处理器，运算速度快、频带传输宽，搭配高分辨率D/A转换单元，波形输出精度高、动态响应快、实时处理能力强。依托精密元器件与化结构设计，设备性能稳定、故障率低、长期测试一致性好。
7. 双软件系统，一键自动化测试
内置一次调频测试、无功补偿测试两套软件系统，功能分区清晰：
可完整模拟电压、频率阶跃扰动与突变故障；
可复刻现场实际运行频率曲线，还原真实工况；
支持预设整套测试方案，一键自动完成全流程试验，大幅提升验收效率。
8. 前置集中接口，操作拓展便捷
设备面板集中配置USB接口、双RJ45网口：USB可外接键鼠、U盘数据拷贝；双网口支持普通网线直连电脑操控，布线简洁、调试方便，适配实验室、户外现场各类作业环境。
技术参数
交流电压输出
输出通道：4路
相电压输出：0～150V（0.05级高精度）
单路大输出功率：80VA
基波频率范围：0～1200Hz
谐波叠加次数：1～24次
直流电压输出
输出幅值：0～±160V（0.1级精度）
单路大输出功率：80VA
交流电压采样输入
输入范围：10～150VAC
幅值采样精度：0.2%
频率采样精度：±0.001Hz
系统同步精度
相位同步误差：±0.2°
频率同步误差：±1mHz
产品核心优势
- 全项目并网测试：一站式覆盖一次调频、惯量响应、无功补偿、高低穿、频率/电压适应性全部并网试验项目。
- 工业级高精度输出：0.05级电压精度、毫赫兹级频率精度，波形纯净失真低，满足国网、南网并网验收标准。
- 真实工况仿真：支持谐波、间歇波叠加与现场曲线回放，故障模拟真实、试验数据可信度高。
- 一体化便携设计：无需外接工控设备，大屏触控操作，开机即用，适合外勤流动检测验收。
- 线性纯净输出：高保真线性功放，无电磁干扰，不影响现场设备运行，试验安全可靠。
- 全自动方案测试：预设标准测试流程，一键批量自动测试，大幅降低人工操作与试验时长。
适用场景
广泛适用于光伏电站、风力电站、储能电站等新能源场站并网性能验收、型式试验、技改复检、定期运维检测；适配电站一次调频能力校验、电网惯量响应测试、动态无功补偿性能评估、高低电压穿越能力验证、电网适应性检测，是新能源并网质检、电力试验机构、电网运维单位的专用标准测试设备。
