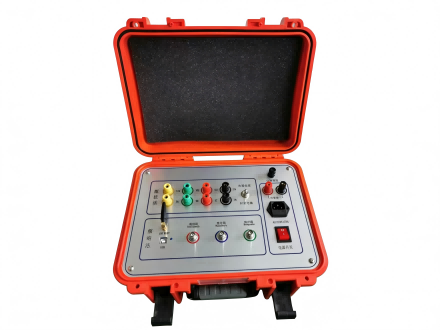

变压器绕组变形测试仪（频响法+阻抗法 二合一）
符合DL/T911、DL/T1093双标准 变压器绕组健康状态智能诊断设备
产品概述
变压器绕组变形测试仪是用于判断变压器绕组是否发生扭曲、鼓包、位移、倾斜、匝间短路及相间接触不良等结构性故障的诊断设备。仪器通过对变压器内部绕组在不同频域下的响应特性进行高精度采集与量化分析，对比幅频曲线变化幅度、区域及趋势，精准评估绕组变形程度，为变压器是否需要大修、能否继续安全运行提供科学可靠的判定依据。
仪器采用笔记本电脑+高性能单片机组合架构，系统精度高、结构紧凑、操作简便，经过简单培训或对照说明书即可独立完成现场测试与分析，广泛适用于变压器交接试验、预防性试验、短路故障后检测，是电力运维、检修、试验单位不可或缺的核心检测装备。
产品技术特点
-
核心处理器高性能
采集控制系统采用高速、高集成化微处理器，运行稳定、响应迅速，保证现场测试数据实时性与可靠性。
-
多方式无线/有线通信
支持USB有线连接，同时配备蓝牙、WIFI无线通信接口，可连接笔记本电脑、平板电脑甚至智能手机，现场布线灵活，测试更便捷。
-
智能分析+自动生成报告
仪器具备自动分析、自动判断功能，可直接生成Word格式电子文档报告，支持保存、查看、打印与归档，大幅减轻试验人员工作量。
-
双标准合规设计
完全满足并符合：
DL/T911－2016《电力变压器绕组变形的频率响应分析法》
DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》
一份设备、一套数据，满足两项标准要求。
-
高速高精度采集
采用高速双通道16位A/D采样，切换变压器分接开关时波形变化清晰可辨，曲线重复性好、识别度高。
-
进口DDS数字扫频技术
频响法硬件机芯采用美国专用DDS数字高速扫频技术，扫频纯净、精度高，可准确识别绕组各类变形缺陷，诊断可靠性强。
-
双模式扫频兼容行业主流
频响法支持线性扫频 + 分段扫频双测量系统，兼容国内两种主流技术流派，适用范围更广、通用性更强。
-
幅频曲线双坐标显示
频率横坐标支持线性分度、对数分度两种模式，可根据现场需求自由切换，波形显示直观，对比分析更清晰。
-
阻抗法三相一键自动测量
采用三相接线、单相自动测量方式，低压侧短接后，高压侧一次接好三相，仪器自动完成全相测试并计算每相短路阻抗，无需反复倒线。
-
实时波形可视化监测
阻抗法可同步测量电压、电流、频率，并实时显示测试波形图，测试过程一目了然，数据更可信。
-
灵活供电适应现场
阻抗法模块支持内置220V工作电源，也可接入外置电源，满足变电站、检修现场等多种供电条件使用。
技术参数
Ⅰ 频响法参数
扫描方式
-
线性扫描
扫频范围：10Hz ～ 10MHz
扫频点数：40000点
分辨率：0.25kHz / 0.5kHz / 1kHz 可选
-
分段扫频
扫频范围：
- 0.5kHz ～ 1MHz（2000点）
- 0.5kHz ～ 10kHz
- 10kHz ～ 100kHz
- 100kHz ～ 500kHz
- 500kHz ～ 1000kHz
其它指标
- 幅度测量范围：-120dB ～ +20dB
- 幅度测量精度：≤1dB
- 扫描频率精度：≤0.01%
- 信号输入阻抗：1MΩ
- 信号输出阻抗：50Ω
- 信号输出幅值：±20V
- 同相测试重复率：99.9%
Ⅱ 阻抗法参数
- 测量精度：电压 0.2%，电流 0.2%
- 阻抗测量范围：0～100%
- 电压测量范围：AC 25V～500V
- 电流测量范围：AC 0.1A～10A
- 工作湿度：0～80%
- 同相测试重复率：99.9%
适用范围
- 10kV～500kV电力变压器绕组变形检测
- 变压器出口短路、近区短路后快速诊断
- 新建变电站变压器交接试验
- 变压器预防性试验、状态检修评估
- 变压器制造厂出厂质量检验与型式试验
