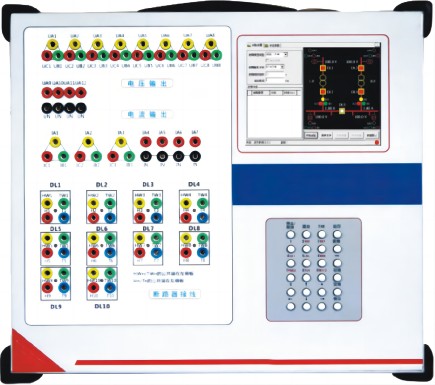

倍自投测试仪产品介绍
备自投装置在电力系统中的应用日益广泛，其安全可靠运行是保证备投成功的关键条件。采用双电源和多电源系统供电的设备关联复杂，运行方式多变，备自投装置的现场实际模拟试验因需要改变供电方式或停电而无法进行。整组试验环节甚多，接线复杂而且费时费力，还相当容易出错，因此判定和验证备自投装置能否正确动作是一项非常繁琐而且困难的工作。我公司自主开发的ZTBZT-H型自投综合测试仪很好地解决了备自投装置现场校验的难题，大地方便了设备调试人员的现场工作。
本测试仪能模拟10台断路器，3台变压器，12台电压互感器，7台电流互感器的状态和相互之间的逻辑关系。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向备自投装置提供各种方式下的线路和开关的电器信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录备自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。
倍自投测试仪产品特点
- 界面直观地显示各种主接线图上各开关状态、电压电流均实时显示和变化。
- 各开关、各电压电流的描述方式和初始状态均可自由方便地设定。
- 各开关的跳合闸接点均可自由方便地设定其连接方式。
- 方便地设置各进线和母线在有压和无压时的电压值，有流和无流时的电流值。
- 智能识别自投动作后状态，彩色显示主接线图和电压电流变化。
- 预设了多种典型的主接线类型，并设计了多种自由组合的备用方式。
- 可以模拟多种事故原因，能进行各种条件下的自投测试。
- 记录自投每次动作后的事故原因，动作内容和动作时间。
- 可测试进线恢复供电时的自投动作行为。
- 可预设自投或开关设备拒动或动作不正确情况进行测试。
- 具备自投测试所需的多达14路开入量和14路开出量。
- 采用实时，稳定的嵌入式系统，并配6.4寸液晶屏实时显示工作状态
倍自投测试仪产品应用范围

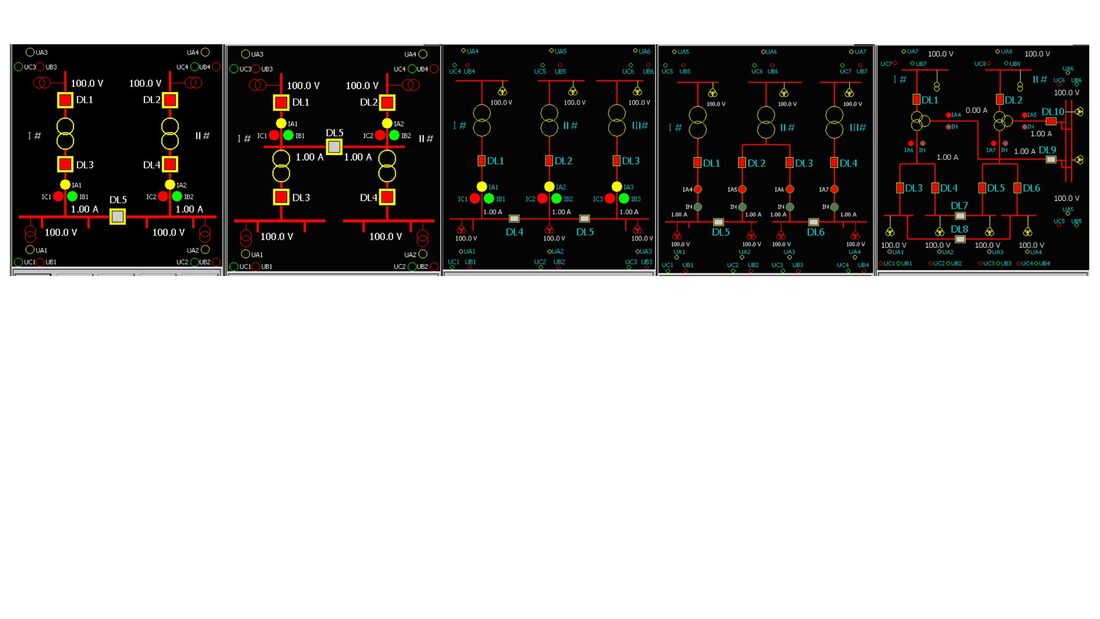

本测试仪可模拟常规变电站的五种接线方式：
