产品概述

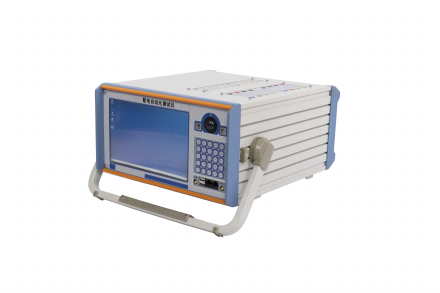

ZTZB-2200 配电自动化终端测试仪采用10.1"超大真彩液晶屏，搭载工控机一体化设计，软件采用模块化编程设计，功能丰富、操作界面简洁直观，能够自动读取FTU、DTU以及TTU等装置内部定值以及投切软压板，自动生成测试方案，一键完成测试。
设计大528V电压输出、支持任意一路100A输出；可对配电自动化终端（FTU 、DTU、TTU、故障指示器）及馈线自动化（FA）进行全功能测试；简洁直观的操作界面，丰富的测试功能，稳定的硬件平台，便携耐用的整机设计。
功能简介
- 自动化测试解决方案：实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、101/104通讯规约、馈线自动化等功能的自动化测试， 精度高，速度快， 运输方便
- 对配电自动化终端设备（DTU 、FTU 、TTU、故障指示器）一键自动化联调测试，无需人工干预
- 完善的虚拟主站和监视主站功能，在单机模式下完成通讯、联调对点等功能测试
- 不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试
- 可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告
- 支持IEC101、IEC104等通讯规约 ，一键导入各大配电自动化终端厂家的规约点表
- 可读取故障录波数据文件，回放故障波形情况下的动作行为及反演功能
- 4路264V电压、4路30A电流输出（任意一路短时100A输出），精度可达0.05级
- 8路开入，8路开出；开出速率可达0.1ms；开入支持自适应的有源与无源输入
- 提供网口，串口232/485，USB，GPS，WiFi、4G等多种通讯接口
- 提供1路0-60V直流电压输出，精度可达0.1%；1路4-20mA直流电流输出，误差±0.02ma
- 10.4寸超大Windows操作界面， 布局合理，操作方便
- 可外接PC和扫码枪
产品特点
- 仪器既可以单独使用，也可以与PC机联机使用。
- 装置具备4电压4电流，输出精度可达0.05%。
- 自动读取保护定值参数和压板状态，并支持修改定值和投退压板操作。
- 可自动完成“三遥”及其响应时间测试。
- 程序能够全自动完成相过流、零序过流、零序过压、低压告警、过压告警、重合闸等定值校验。
- 具备守时电路，内置锂电池，设备断电12小时时钟误差小于1ms；
- SOE分辨率及遥信抖动等测试。
- 支持国网101、104，IEC61850等主流规约，可进行规约测试。
- 软件功能齐全，自动生成测试报告保存于测试仪。联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
- 仪器带有过热、过流、过压保护保护功能。
- 仪器抗干扰能力强，电磁兼容性能强。
技术参数
交流电流输出
4路电流输出幅值：4×30A/相，短时100A（切换输出）
4×100A/相，短时1000A（选配）
电流输出范围：0~100A
准确度： ±2.5mA（小于0.5A），0.05%RG（0.5A≤I≤30A）；0.1%RG（30A＜I≤100A）；
分辨率：1mA
电流长时间允许输出值： 10A/相
输出功率：200VA/相；
交流电压输出
4路电压输出幅值：4×264V/相
电压输出范围：0~528V
准确度：±2.5mV（≤2V）；≤±0.1%RG（2~10V）；≤±0.05%RG（10~264V）
分辨率：1mV
大输出负载：每相180VA
相位
相位范围：-360°~360°
相位准确度：＜0.1°
频率
电压电流频率：0~1200Hz
频率准确度：＜1mHz（0~65Hz）；
±2mHz （65~450Hz）;
＜5mHz（450~1200Hz）
分辨率：0.001HZ
开关量输出
通道数： 8组快速开出
类型：空接点，不分性
各开出量输出不同步时间误差：≤0.1ms
容量：250VDC/ 0.2A，250VAC/ 0.5A
开关量输入
通道数：8路（电气隔离）
开入特性：空接点或带电位（自适应）
门槛特性：“0”：0~6V；“1”12~250V
时间分辨率：100uS
计时范围：0.1mS~9999.999S
计时误差：±1mS
录波电压电流采样
电压采样通道：4路（0~264V）
电流采样通道：4路（0~30A）
测量精度：±0.5%
直流信号输出
直流电压幅值：0~60V
直流电压测量精度： ±0.1%
直流电流幅值：4~20mA
直流电压测量精度：±0.02
通信接口
4G通信； WIFI通信； GPS对时
1个RS232、1个485接口，用于规约通信
2个10/100MRJ45网口，用于连接PC和配电终端
供电电源
额定电压：220VAC
允许电压：220V±10%
额定频率：50Hz
大电流：10A
规格
箱体：全铝合金挤压型材，电磁兼容机箱
尺寸：370mm280mm180mm（WXHXD）
重量：15Kg
