规格参数
产品简介
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

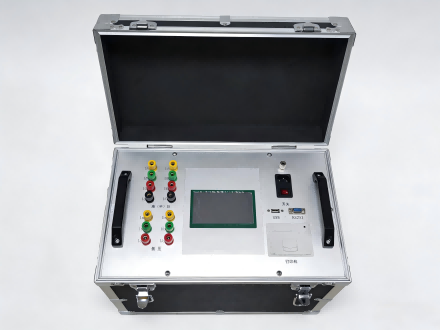

为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了三相直流电阻测试仪。本三相直流电阻测试仪是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的新一代快速直流电阻测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。
产品别称：三通道变压器直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、三回路变压器直流电阻测试仪、三回路变压器测试仪、三通道直流电阻测试仪、三相直流电阻测试仪
产品特点
- 三通道直流电阻测试仪对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。
- 三通道直流电阻测试仪测试电源高输出电流50A，测试范围0～25kΩ，满足绝大多数变压器的测试需求；并且集助磁法和消磁功能于一体，满足现场试验多种需求。
- 三通道直流电阻测试仪测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
- 三通道直流电阻测试仪具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。
- 三通道直流电阻测试仪配有热敏打印机，本机存储数据200条，支持优盘海量存储。
- 三通道直流电阻测试仪工业级7寸真彩大屏显示，清新简约显示风格设计，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。
产品参数
输出电流
| 单相 | 三相 |
|---|---|
| 50A | 25A+25A |
| 20A | 10A+10A |
| 10A | 5A+5A |
| 5A | 1A+1A |
| 1A | 0.2A+0.2A |
| 0.2A | |
| 10mA | |
| <1mA |
测量范围
| 单相 | 三相 |
|---|---|
| 50A：75μΩ～0.4Ω | 25A + 25A: 0.1mΩ ～ 0.25Ω |
| 20A：0.5mΩ～1Ω | 10A + 10A: 0.5mΩ ～ 0.6 Ω |
| 10A：1.0mΩ～2Ω | 5 A + 5 A:10 mΩ ～ 1.5 Ω |
| 5A:10 mΩ～4Ω | 1 A + 1 A: 0.1 Ω ～ 7.0 Ω |
| 1A:0.1Ω～20Ω | 0.2A+0.2A:1.0 Ω ～ 30 Ω |
| 10mA:50Ω～2kΩ | |
| <1mA:500Ω～25kΩ |
准 确 度：±(读数×0.2%+2个字)
工作电源：AC220V±10%, 50/60Hz
使用温度：-10℃～50℃
相对湿度：＜90%，不结露
仪器体积：428mm×350mm×230mm
仪器重量：13.4 kg
