概述

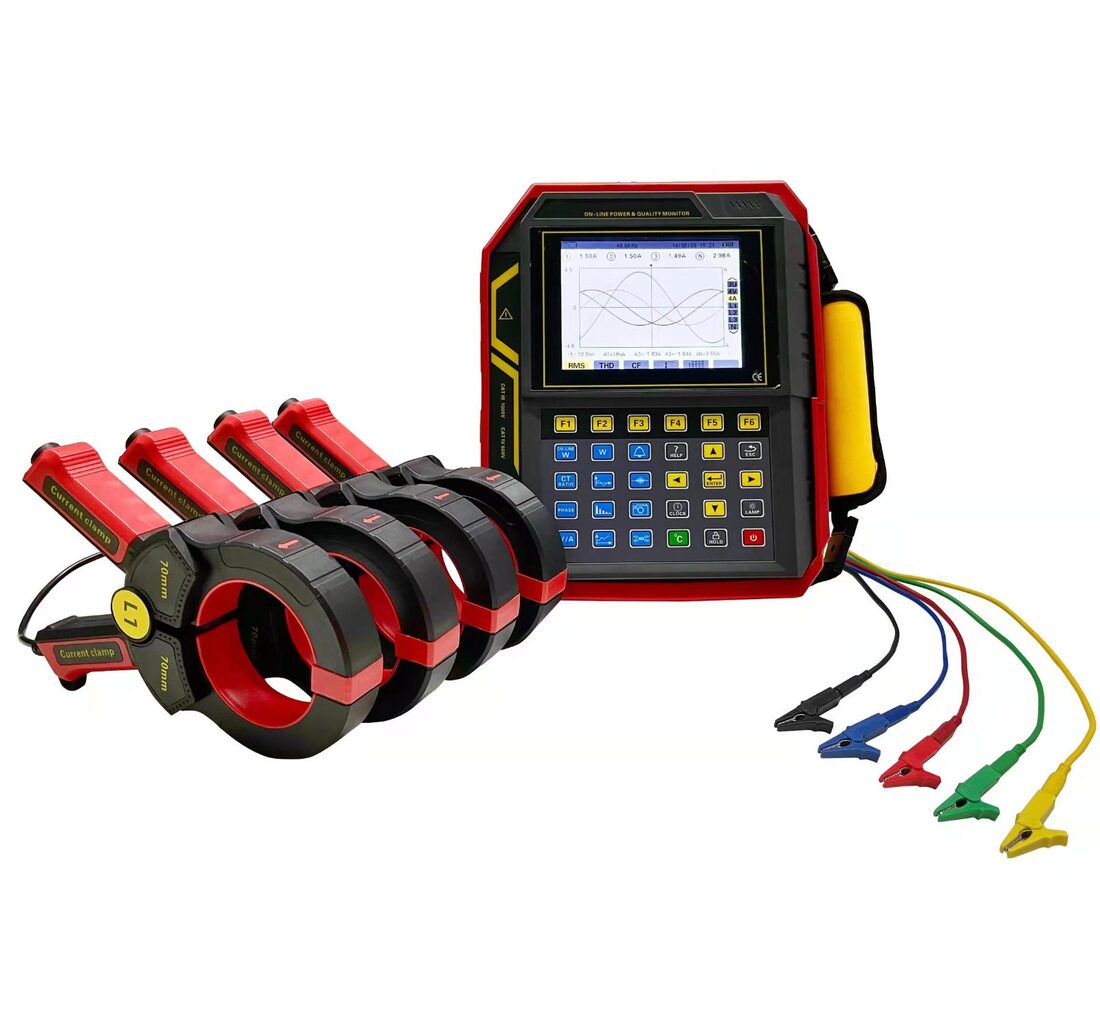

ZTDZY-H多功能电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的大小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做分析和诊断。
产品特点
基本功能：
- 波形实时显示(4路电压/4路电流)。
- 电压和电流真有效值。
- 电压直流成份。
- 电流和电压峰值。
- 电流和电压半周期有效值的大/小值。
- 相量图显示。
- 各相谐波的测量，达50次谐波。
- 柱形图显示各相电流和电压的谐波含有率。
- 总谐波失真度(THD)。
- 各相有功/无功/视在功率值及总值。
- 各相有功/无功/视在电能值及总值。
- 变压器K因数。
- 功率因数(PF)和COSφ位移功率因数(DPF)。
- 短期电压闪变。
- 三相不平衡(电压和电流)。
- CT变比功能
捕捉记录功能：
- 暂态捕捉功能：可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器多可同时存储150组瞬态波形。
- 启动电流监测：可监测线路的浪涌电流，和监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
- 趋势图记录存储功能：可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的数据记录。(同时选择20个参数间隔5秒记录一次，约可以记录300天)

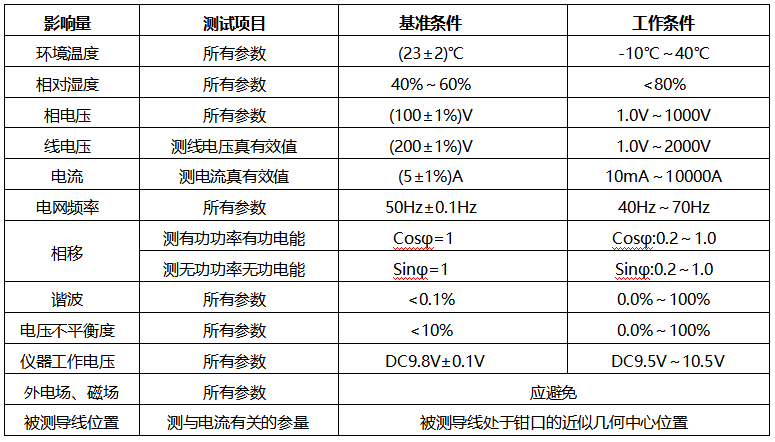

技术参数
