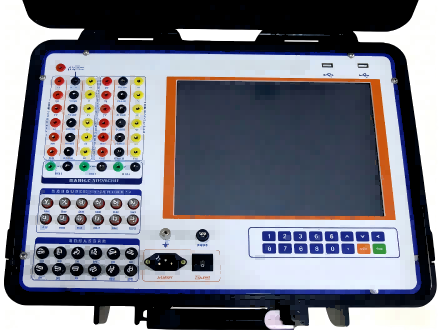

便携式波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。
便携式波形记录仪具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。
仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。
产品别称：多通道暂态记录仪、便携式波形记录仪、录波仪、数字录波仪、电力录波仪、便携式录波仪、发电机特性测试仪、发电机励磁特性测试仪、发电机综合特性测试仪、发电机测试仪、录波器、便携式录波器、多通道暂态波形记录仪
产品特点
便携式波形记录仪具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：
- 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
- 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作
- 提供了频谱分析工具使用户可以方便的获取信号的频谱图形
- 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
- 提供了谐波分析工具，可以对采集的信号进行谐波分析，高谐波次数为1024次
- 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算
- 计算选定通道信号的有效值，功率
- 对选定的三相信号进行功率和对称性分析
- 绘制选定信号的相量图
- 通过软件选择通道信号类型：直流瞬时值或者交流有效值
- 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。
- 仪器能够自动生成WORD试验报告，Excel试验报告
- 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化
- 所有采样通道的名称和单位都可以重新定义
- 各种试验的试验环境设置和仪器设置自动保存
- 自动计算各种试验模板的试验参数
- 简单方便的通道滤定方式
- 使用U盘或移动硬盘等存储设备方便的导出试验数据
- Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
- 采用防抖动处理，避免用户错误操作
产品参数
- 12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道大允许输入电压<10V）
- 电压通道输入范围，电压或电流信号类型选择，通过软件选择
- 信号采集误差：
400V~400V 误差<0.5V
200V~200V 误差<0.2V
10V~10V 误差<0.01V
100mV~100mV 误差<0.2mV
20mA～20mA 误差<0.02mA
- 12路有源节点开关量测量通道，开关量信号范围DC12-220V
- 3路开关量输出通道，开出量大开断能力AC220V/1A
- 仪器大采样频率100KHz，采样频率可设置范围50Hz-100KHz
- 分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
- 2个USB口用于数据下载或键盘/鼠标输入
- 12.1寸大彩屏显示，触摸屏方式实现人机交互
- 仪器自带32G数据存储空间
- 采样通道输入阻抗
10V~10V电压档位：输入阻抗820k欧
200V~200V电压档位：输入阻抗820K欧
400V~400V电压档位：输入阻抗820K欧
20mA~20mA电流档位：输入阻抗50欧
100mV~100mV电压档位：输入阻抗 >10M
