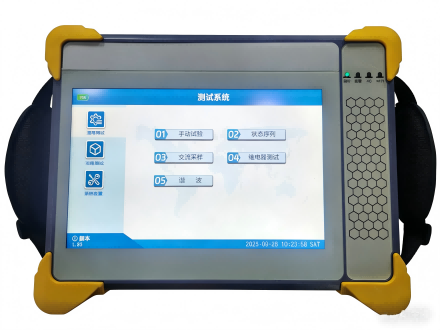

便携型高精度继电保护测试设备 | 电力二次运维检修核心专用仪器
立足电力系统二次运维“轻调试、重回路”的行业发展趋势，自主推出ZT330N系列新一代手持式继电保护测试仪。本产品深度融合电源技术、微型模块化处理技术，配套高精度电流/电压放大器模块，内置4G与无线WIFI通讯模块，集高便携性、高稳定性、全功能测试能力于一体，是电力二次回路运维、检修、调试、校验工作的理想便携型测试设备。
核心产品优势
1. 全场景功能覆盖，主配网测试一机适配
产品构建了完善的测试功能体系，可同时满足主网、发电厂35kV及以上变电站保护与测控装置的高精度测试需求，适配配网FTU、DTU、TTU等终端装置的全项测试场景，真正实现一机覆盖主网、配网二次设备全维度调试工作，大幅降低现场设备携带与操作成本。
2. 优异输出性能，高精度高稳定强带载
采用自主的数字电子技术与功率电子技术，可保障电流、电压输出的高稳定性，输出波形平滑无畸变，核心输出精度高可达0.1%；产品具备超强带载能力，电流相带载能力≥60VA/相，电压相带载能力≥30VA/相，可轻松应对各类复杂二次回路的测试工况，适配不同现场环境的测试需求。
3. 低功耗长续航，适配户外无电源作业
采用行业的低功耗电路设计，在大幅降低整机发热量的同时，显著提升设备续航能力；机身内置19.8AH大容量可充电锂电池，在正常使用工况下续航可达8小时以上，充分满足户外现场、无外接电源场景的连续作业需求，无需频繁充电中断测试。
4. 多重智能防护，全方位保障使用安全
产品内置完善的智能保护体系，具备过热、过载自动检测与快速保护功能，可毫秒级响应异常工况并触发保护机制，全方位保障操作人员的人身安全，同时避免被测设备与测试主机因异常工况受损，大幅提升现场作业的安全性与设备使用寿命。
5. 轻量化人机设计，便携易用好操作
整机采用手持式轻量化工业设计，机身尺寸仅310×240×80mm，基础款整机重量（含电池）仅4.3kg，单人即可单手携带、单手操作，轻松适配狭小空间作业；配备工业级OLED触摸屏，打造简洁直观的人机交互界面，支持快速测试参数配置，大幅降低现场操作门槛，有效提升继电保护调试工作效率。
核心测试功能
产品内置全维度测试功能模块，覆盖常规通用测试与继电保护专项测试，无需外接辅助设备，即可完成各类二次设备的全项校验调试工作。
通用测试能力
覆盖手动测试、状态序列、自动递变、谐波模拟、交流采样测试、继电器基础测试等通用型二次测试功能，可灵活适配各类常规二次回路、计量装置、继电器设备的校验调试需求，支持自定义测试参数，满足多样化现场测试场景。
专项保护测试能力
内置标准化专项保护测试模块，覆盖复压过流保护、距离保护、零序保护、低周减载、低压测试、同期测试等主流继电保护装置的专项校验场景，内置标准化测试流程，无需复杂参数配置，即可快速完成保护装置的定值校验、动作特性测试，大幅提升专项测试效率。
技术参数
| 功能分类 | 技术项目 | ZT330N-3) | ZT330N-6) |
|---|---|---|---|
| 电流输出 | 输出交流电流 | 3×15A | 6×15A/3×30A |
| 交流电流准确度 | ±2mA (0.2A~0.5A)；±0.1%±2mA (0.5A~Imax) | 同左 | |
| 失真率与响应时间 | 0.5A~Imax:交流THD% ≤0.2%，过载自动检测；上升下降时间＜100μs | 同左 | |
| 输出直流电流 | 3×±15A | 6×±15A | |
| 直流电流准确度 | ±5mA (0.2A~1A)；±0.5% (1A~15A) | 同左 | |
| 带载能力 | ≥60VA/相 | 同左 | |
| 输出时间限制 | 3A，连续输出；5A，90s；10A，20s；15A，10s | 同左 | |
| 电压输出 | 输出交流电压 | 4×130V | 6×130V |
| 交流电压准确度 | ±4mV (0.2V~2V)；±0.1%±2mV (2V~Umax) | 同左 | |
| 失真率与响应时间 | 0.5V~Umax:交流THD% ≤0.2%，过载自动检测；上升下降时间＜100μs | 同左 | |
| 输出直流电压 | 4×±175V | 6×±175V | |
| 直流电压准确度 | ±25mV (±0.5V~5V)；±0.5% (±5V~Umax) | 同左 | |
| 带载能力 | ≥30VA/相 | 同左 | |
| 输出时间限制 | 连续输出 | 同左 | |
| 通用性能 | 交流源输出频率 | 10-1000Hz，可模拟20次谐波 10~65Hz，误差≤1mHz；65~450Hz，误差≤10mHz；450~1000Hz，误差≤20mHz |
同左 |
| 交流源输出相位 | 0-360°连续可调；准确度误差≤±0.2° | 同左 | |
| 辅助直流输出 | 1×DC 220V ±15%，0.5A | / | |
| 开关量接口 | 2DI 2DO | 同左 | |
| 时间测量 | 测量范围1ms~999.99s；准确度±1ms(0.001～1s)，±0.1%(1～999.999s) | 同左 | |
| 通讯接口 | 1×USB接口；1×以太网口 | 同左 | |
| 物理规格 | 工作电源 | 内置19.8AH大容量可充电锂电池 | 同左 |
| 外形尺寸(长×宽×厚) | 310×240×80 mm | 同左 | |
| 整机重量(含电池) | 4.3kg | 4.6kg |
适用范围
本产品广泛适用于电力系统各级电网公司、火力/水力/新能源发电厂、石油化工/厂矿企业、送变电工程公司、继电保护装置生产厂家等单位，可满足各类电压等级变电站、配电室、输电线路、新能源场站的二次继电保护装置、测控装置、配网终端设备的运维、检修、调试、定值校验、动作特性测试等全流程工作需求。
