电缆综合探测仪产品介损

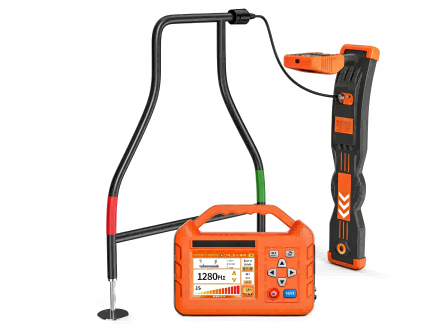

管线仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、管线接地故障查找、GPS测绘、远程控制等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器、A字架（选配）、测绘APP（选配）等组成。
管线路径探测：能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波器技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属或非金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。
电缆综合探测仪功能特点
- 多种探测模式：经典定位模式，全屏信号模式，信号曲线模式，示踪探头模式。
- 经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
- 全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。
- 信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。
- GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。
- 可存储1024组探测定位数据。
- 接收机3.5寸彩屏液晶，发射机5.6寸彩色电容触摸液晶。
- 电流方向判定（部分频率），可通过标定电流方向，排除临线干扰，防止跟踪错误。
- 管线模拟线颜色实时显示信号干扰强度。
- 内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。
- 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
- 多种探测频率：12种主动探测频率和2种被动探测频率。
- 发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
- 发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
电缆综合探测仪技术参数
A.接收机
| 项目 | 参数 |
|---|---|
| 功 能 | 管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、接地故障定位、蓝牙通讯、云服务 |
| 电 源 | 7.4V DC 3400mAh可充锂电池 |
| 输入方式 | 内置接收线圈；外连接柔性卡钳；外接A字架 |
| 接收频率 | 主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz（其中640Hz、1280Hz、2.56kHz、3.20kHz四个频率信号具备方向性，接收机可识别信号方向） |
| 工频被动探测频率 | 50Hz、60Hz |
| 管线探测模式 | 宽峰法、窄峰法、音谷法 |
| 管线探测显示 | 经典定位模式，全屏信号模式，信号曲线模式 |
| 管线探测检测范围 | 直连法： 一般可以达到线缆长度0-30公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 ；耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定； 感应法：适用于埋地深度小于2m的线缆 |
| 深度精度 | 平面位置精确定位精度：目标电缆或管线的中心轴线位置：±5%（埋深在0-3m） ±15%（埋深在3m-20m） |
| 声音指示 | 随信号强度变化的调频音调 |
| 蓝牙通讯 | 支持蓝牙通讯进行仪表控制，以及连接手机APP进行各类数据处理 |
| 网络通讯 | 内置4G网络，实现远程控制功能 |
| 干扰距离 | 使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。；接收机和发射机的小距离往往需要试验确定： ；管线探测：耦合法5m之外，感应法20m之外可确认为无干扰 ；电缆识别：耦合法5m之外可确认为无干扰 |
| 电缆识别 | 鉴别方式：柔性卡钳智能鉴别； 可标定电缆数量：1～10条； 方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 ；标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一； |
| 电缆识别检测范围 | 直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) ； 耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定) |
| 显示 | 4.3寸彩屏液晶，支持触屏操作 |
| 卫星定位 | 内置GPS |
| 尺 寸 | 约311mm133mm750mm |
| 质 量 | 约1.90kg |
| 充 电 器 | DC8.4V，1A |
| 连接接口 | 1USB接口（用于固件升级，可给手机充电） ； 1SIM卡槽（插物联卡）； 1DC充电口 ； 1Type-C充电口 ； 1*柔性卡钳连接插座 |
| 柔性电流钳 | 长约620mm，线径约8mm |
| 柔性线圈内径 | φ200mm |
| 数据存储 | 可存1024组数据（需先开启保存数据和卫星定位功能） |
B.发射机
| 项目 | 参数 |
|---|---|
| 功 能 | 管线路径探测、电缆识别和故障定位时多种频率信号发射方式 |
| 电 源 | 11.1V DC 12800mAh可充锂电池 |
| 输出方式 | 直连输出、感应法、卡钳耦合 |
| 输出频率 | 128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz |
| 输出功率 | 15W Max，15档可调，全自动实时阻抗匹配 |
| 直连输出电压 | 150Vpp MAX |
| 电路保护 | 具有过载和短路保护 |
| 远程控制 | 接收机可通过4G网络控制发射机的参数和输出 |
| 显示 | 5.6寸电容触摸液晶屏 |
| 质 量 | 发射机3.00kg；发射钳1.12kg |
| 充 电 器 | DC 12.6V，1A |
| 发射钳尺寸 | 长宽厚250mm×140mm×35mm |
| 发射钳内径 | φ150mm |
| 发射钳线长 | 3m |
| 直连测试线 | 3m |
| 连接接口 | 用于固件升级，可给手机充电）；1SIM卡槽（插物联卡）； 1DC充电口 ； 1Type-C充电口 ； 1信号发射钳和直流测试线连接插座 |
C.选配功能
| 项目 | 参数 |
|---|---|
| 查障定位 | 配合A字架可实现对线缆接地故障的精确定位 |
| 电缆识别 | 配合柔性线圈可实现电缆识别功能 |
| 测绘APP | 使用APP配合接收机实现GPS定位管线测绘功能，实现定位测量、管理及查看地下管线地理坐标、深度等信息，并提供云服务进行数据存储、备份、转移等 |
