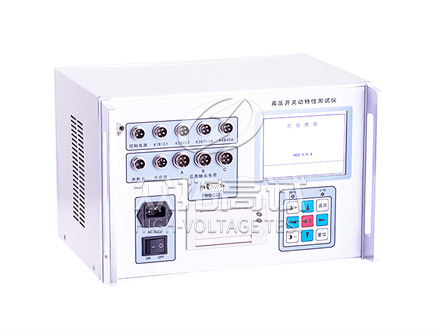

石墨触头高压开关测试仪产品介绍
石墨触头高压开关测试仪是为适应各种特殊高压开关动作特性测试的需要，开发研制的专用仪器。它以高端工控机为核心，内置800MHZ高速处理器，开机仅需10秒。其主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
产品别称：石墨触头高压开关测试仪、高压开关机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、开关特性测试仪、西门子开关特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪
石墨触头高压开关测试仪产品特点：
- 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关；
- 直线行程传感器，旋转传感器，安装为方便，简捷；
- 主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱；
- 主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；
- 内置快速微型打印机，打印所有数据及图谱；
- 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析；
石墨触头高压开关测试仪技术参数：
工作电源: 220V±10% 50Hz±10%
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
** 时间：**
量程：16000.0ms，分辨率：0.1ms
误差：①200ms以内，0.1ms±1个字
②200ms以上，±2％
③同期，±0.1ms
** 速度**
量程：20.00m/s，分辨率0.01m/s
误差：①0～2m/s以内，±0.1m/s±1
②100ms以上，±0.2m/s
**行程**
真空断路器：量程：50.0mm，分辨率：0.1mm，误差：±0.5mm
SF6断路器： 量程：300.0mm，分辨率：0.1mm，误差：±2mm
少油断路器：量程：600.0mm，分辨率：0.1mm，误差：±2mm
电流：量程：20.00A ，分辨率：0.01A
断口类型：12路金属断口,6路合闸电阻断口，3路石墨触头
输出电源：DC30～250V数字可调/20A（瞬时工作）
