用途场景
规格参数
产品概述
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
功能特点
串级高压试验变压器有很大的优越性，因为整个试验装置由多台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既可串接成高出多倍的单台试验变压器输出电压组合使用，又可分开成多套单台试验变压器单独使用。整套装置投资小，经济实惠。

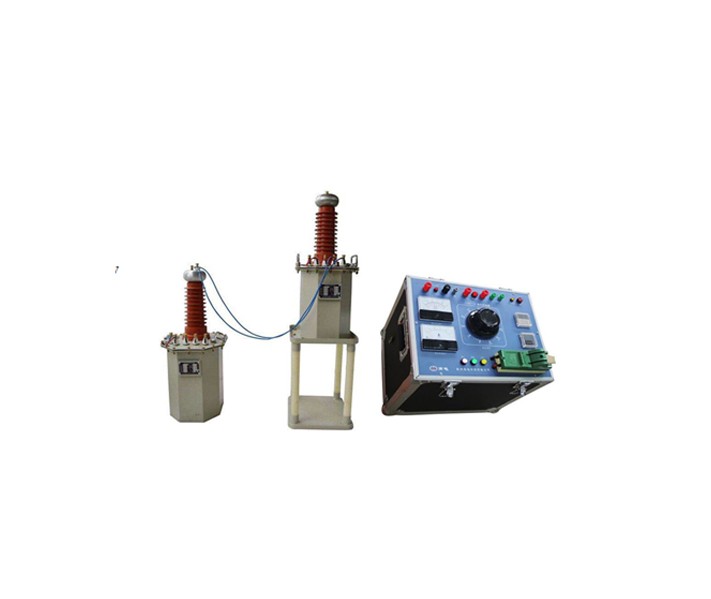

本系统组成：5kVA/25kV变压器；3kVA/25kV变压器；5kW控制箱；绝缘支架
技术参数
1、变压器总参数
1、 额定容量：5kVA
2、 输入电压：200V
3、 输入电流：25A
4、 输出电压：50kV
5、 输出电流：200mA
6、 空载电流：3%~4%
7、 阻抗电压：8%~9%
8、 变压器变比值：高压/低压=250 高压/测量=500
9、工作环境：温度-10～50℃ 湿度<90%
1）第一级 串级
变压器部分参数：
额定容量：5kVA
输入电压：200V
输入电流：25A
输出电压：25kV
输出电流：200mA
空载电流：3%~4%
阻抗电压： 8%~9%
变压器变比值：高压/低压=125
高压/测量=250
2）第二级
额定容量：3kVA
输入电压：200V
输入电流：15A
输出电压：25kV
输出电流：120mA
空载电流：3%~4%
阻抗电压：8%~9%
变压器变比值：高压/低压=125
高压/测量=250
3）控制箱部分参数：
额定容量：5kVA
输入电压：220V
输入电流：22.72A
输出电压：0~250V
4）其他配件：
绝缘支架
参考标准
DL/T 848.2-2018
