规格参数

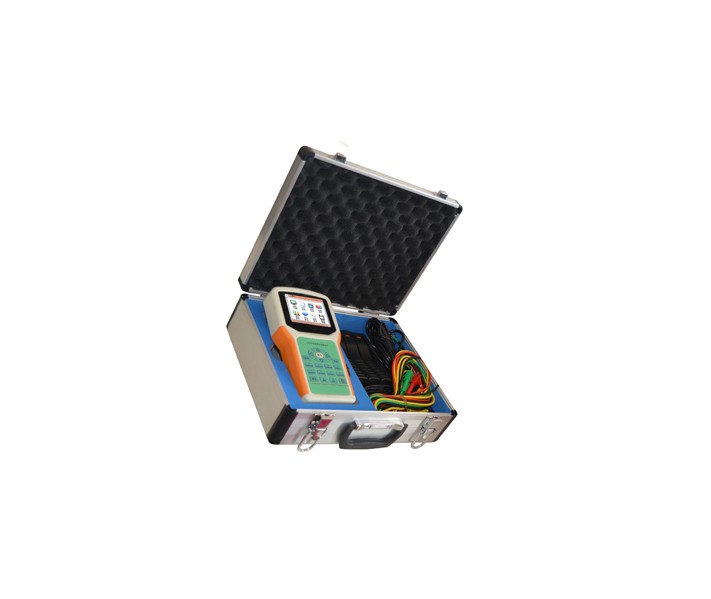

产品概述
兼电能表现场校验仪、相位伏安表、谐波测试仪多种功能，是用电稽查、供电所、计量、调度、继电保护等诸多部门的不可或缺的检测工具。
功能特点
1.可测量单相、三相交流电的电压、电流、用功功率、无功功率、相位、相序、功率因数、频率等诸多工频电参数；
2.可直观显示三相电压、电流向量图，并智能判别三相四线96种、三相三线48种计量装置的接线结果；
3.可以显示电压、电流的波形图，可测32次以内谐波含量及波形失真度；
4.测量单、三相电能表误差及低压计量装置综合误差。可测量低压CT的变比、比差、角差；
5.采用3.2寸TFT真彩320×240液晶屏，内置高能锂离子电池。内存32MB；
技术参数
1、工作电源：1500mAh/7.4V锂电池；
2、工作功耗：<3VA；
3、电压量程：AC30～AC450V；
4、电流（钳表）量程：
量程 | 5A | 50A | 500A | 1500A |
工作范围(A) | 0.25~5.5 | 2.5~55 | 50~550 | 150~1650 |
6、相位测量：－180°～＋180°，准确度：±0.1°；
7、精度等级：0.2级（5A、50A）；0.5级（500A、1500A）；
8、输入阻抗：电压回路≥600kΩ，电流回路≤0.01Ω；
9、输出标准电能常数：2000p/kw.h(5A)；
10、工作温度：－20℃～＋50℃ 温度影响﹤±20ppm/℃；
11、内置时间误差：24小时变差≤0.02%；
12、内置U盘容量：31.5MB；
13、外型尺寸：185×95×40(mm) ；重量：0.5kg；
参考标准
DL/T 5137-2001
