产品概述

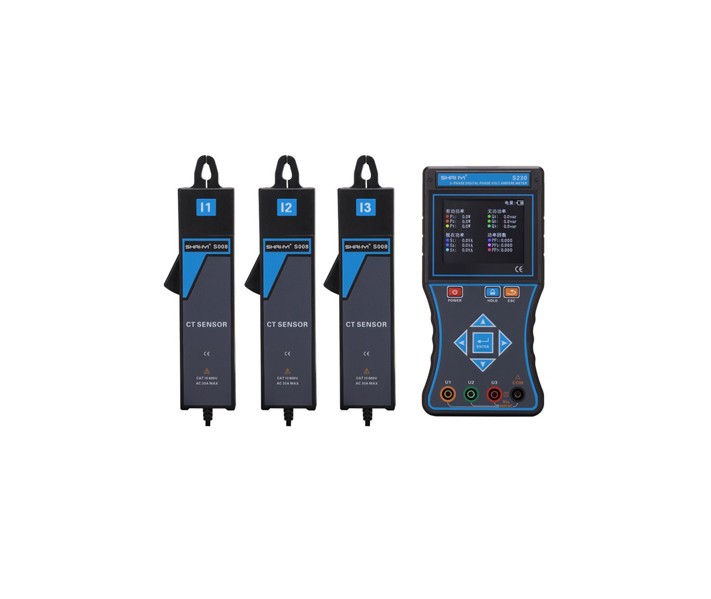

三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
功能特点
同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等；
技术参数
1、电源：DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时；
2、额定电流：约150mA；
3.显示模式：3.5寸真彩液晶屏显示；
4、仪表尺寸：长宽厚：196mm×92mm×54mm；
5、钳口尺寸：φ7.5mm×13mm；
6、采样速率：约3次/秒；
7、量程：交流电压：0.00V～600V；
8、交流电流：0.0mA～20A；
9、相位：0.0°～360°；
10、频率：45.00Hz～65.00Hz；
11、有功功率：0.0W～12kW；
12、无功功率：0.0W～12kVAR；
13、视在功率：0.0W～12kVA；
14、功率因数：-1～+1；
15、电流矢量和：0mA～60.0A；
16、分辨率电压：AC 0.01V；
17、电流：AC 0.1mA；
18、相位：0.1°；
19、频率：0.01Hz；
20、有功功率：0.1W；
21、无功功率：0.1VAR；
22、视在功率：0.1VA；
23、功率因数：0.001；
24、电流矢量和：1mA；
25、精度（基准条件下）
26、电压：±(0.5%量程)；
27、电流：±(0.5%量程)；
28、相位：±1°（注：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°）；
29、有功功率±(1.0%量程)；
30、无功功率±(1.0%量程)；
31、视在功率±(1.0%量程)；
32、频 率±(1.0%量程)；
33、功率因数±0.03；
34、相序：
a)正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁；
b)反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁；
35、检测速率：约2秒/次；
36、数据保持：测试中按HOLD键保持数据，“HD”符号显示；
37、数据存储：500组；
38、充电接口：USB型充电接口；
39、自动关机：开机约15分钟后，仪表自动关机，以降低电池消耗；
40、背光功能：有，适合昏暗场所及夜间使用；
41、电压检测;当电池电压低于3.2V时，电池电压低符号显示，提醒给电池充电；
42、仪表质量：主机：550g(带电池)；
43、电流钳：185g×3；
44、测试线：250g；
45、测试线长度 1.5m；
46、电流钳线长 2m；
47、工作温湿度：-10℃～40℃；80%Rh以下；
48、存放温湿度：-10℃～60℃；70%Rh以下；
49、输入阻抗：测试电压输入阻抗为：1MΩ；
50、耐 压：仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；
51、绝 缘：仪表线路与护套外壳之间≥100MΩ；
52、结 构：双重绝缘，带绝缘防振护套；
53、适合安规：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326污染等级2；
参考标准
GB/T 13978-2008
