规格参数

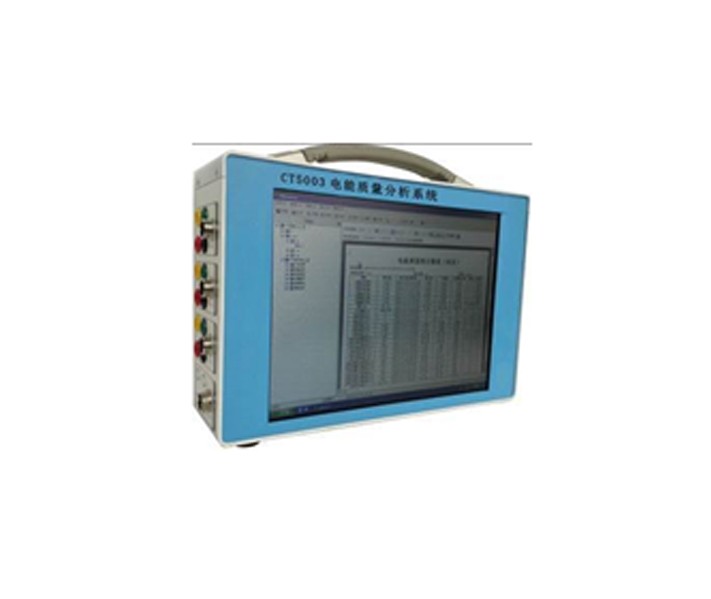

产品概述
稳态电能质量分析：谐波、间谐波、频率、三相不平衡度、电压偏差、闪变
功能特点
1.稳态电能质量分析：谐波、间谐波、频率、三相不平衡度、电压偏差、闪变；
2.暂态电能质量分析：电压暂升、电压暂降、电压短时中断；
3.功率和电抗分析：基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗；
4.事件录波和回放：电能质量超标录波、手动录波、开关量跳变录波(扩展配置)；
5.精 度 高：符合国标A级仪器要求；
6.同时监测网点：见产品选型；
7.容 量 大：硬盘容量128G以上，一般可存储8年以上的数据；
8.通讯线路兼容：具有以太网口、USB接口；
技术参数
1、测量范围
1)额定交流电压：57.7V，100V，220V，380V；
2)额定交流电流：1A ，2A，5A，15A；
3)频率：42.5～57.5Hz；
2、测量精度
1）电网频率误差：≤0.002Hz；
2）电压偏差误差：≤0.2％；
3）三相电压不平衡度误差：≤0.2％；
4）闪变误差：≤ 5％；
5）电压：Uh ≥1% UN，允许误差5％Uh；
Uh < 1% UN，允许误差0.05％UN；
6）电流：Ih ≥3% IN，允许误差5％Ih；
Ih < 3% IN，允许误差0.15％IN；
注：① UN 为标称电压，Uh为谐波电压；IN 为额定电流，Ih 为谐波电流；
② A级仪器频率测量范围为0～2500Hz，用于较精确的测量，相角测量误差不大于±2°或±2°*h，h为谐波次数；
3、工作环境及外形尺寸
1）工作电源：交流输入：AC 100-240V，50－60Hz，功率：≤20W；
2）工作温度：－20°C～50°C；
3）外形尺寸： 330 mm×224mm×90mm；
参考标准
DL/T 1028-2006
